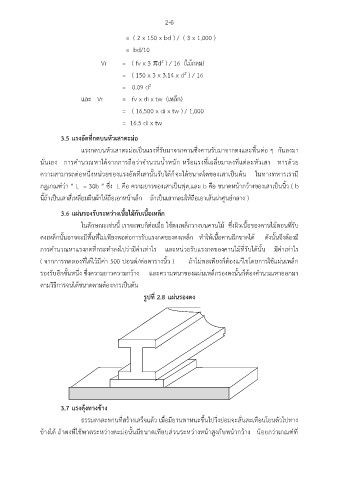

2-6

= ( 2 x 150 x bd ) / ( 3 x 1,000 )

= bd/10

2
Vr = ( fv x 3 d ) / 16 (ไม้กลม)
= ( 150 x 3 x 3.14 x d ) / 16
2
2
= 0.09 d
และ Vr = fv x di x tw (เหล็ก)

= ( 16,500 x di x tw ) / 1,000

= 16.5 di x tw

3.5 แรงอัดที่กดบนหัวเสาตะม่อ

แรงกดบนหัวเสาตะม่อเป็นแรงที่รับมาจากคานซึ่งคานรับมาจากตงและพนต่อ ๆ กันลงมา
ื้
นั่นเอง การคำนวณหาได้จากการถือว่าจำนวนน้ำหนัก หรือแรงที่เฉลี่ยมาลงที่แต่ละหัวเสา หารด้วย

ความสามารถต่อหนึ่งหน่วยของแรงอดที่เสานั้นรับได้ก็จะได้ขนาดโตของเสาเป็นต้น ในทางทหารเรามี
ั
ุ
กฎเกณฑ์ว่า “ L = 30b ” ซึ่ง L คือ ความยาวของเสาเป็นฟต,และ b คือ ขนาดหน้ากว้างของเสาเป็นนิ้ว ( b
นี้ถ้าเป็นเสาสี่เหลี่ยมผืนผ้าให้ถือเอาหน้าเล็ก ถ้าเป็นเสากลมให้ถือเอาเส้นผ่าศูนย์กลาง )

3.6 แผ่นรองรับระหว่างเนื้อไม้กับเนื้อเหล็ก
ในลักษณะเช่นนี้ เราจะพบก็ต่อเมื่อ ใช้ตงเหล็กวางบนคานไม้ ซึ่งผิวเนื้อของคานไม้ตอนที่รับ

ตงเหล็กนั้นอาจจะมีพนที่ไม่เพยงพอต่อการรับแรงกดของตงเหล็ก ทำให้เนื้อคานฉีกขาดได้ ดังนั้นจึงต้องมี
ื้
ี
การคำนวณหาแรงกดที่กระทำลงไปว่ามีค่าเท่าไร และหน่วยรับแรงกดของคานไม้ที่รับได้นั้น มีค่าเท่าไร
( จากการทดลองที่ได้ไว้มีค่า 500 ปอนด์/ต่อตารางนิ้ว ) ถ้าไม่พอเพยงก็ต้องแก้ไขโดยการใช้แผ่นเหล็ก
ี
ี
รองรับอกชั้นหนึ่ง ซึ่งความยาวความกว้าง และความหนาของแผ่นเหล็กรองตงนั้นก็ต้องคำนวณหาออกมา
ตามวิธีการจนได้ขนาดตามต้องการเป็นต้น

รูปที่ 2.8 แผ่นรองตง

3.7 แรงดุ้งทางข้าง

ธรรมดาสะพานที่สร้างเสร็จแล้ว เมื่อมียานพาหนะขึ้นไปวิ่งย่อมจะสั่นสะเทือนโยนตัวไปทาง

ข้างได้ ถ้าตงที่ใช้พาดระหว่างตะม่อนั้นมีขนาดเทียบส่วนระหว่างหน้าสูงกับหน้ากว้าง น้อยกว่าเกณฑ์ที่
