Page 30 - สะพานเครื่องหนุนมั่น

3-4

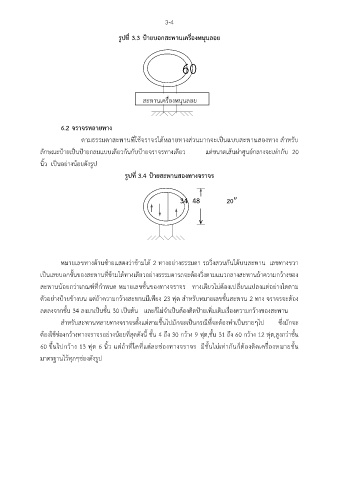

รูปที่ 3.3 ป้ายบอกสะพานเครื่องหนุนลอย

60

สะพานเครื่องหนุนลอย

6.2 จราจรหลายทาง

ตามธรรมดาสะพานที่ใช้จราจรได้หลายทางส่วนมากจะเป็นแบบสะพานสองทาง สำหรับ
ั
ลักษณะป้ายเป็นป้ายกลมแบบเดียวกันกับป้ายจราจรทางเดียว แต่ขนาดเส้นผ่าศูนย์กลางจะเท่ากบ 20
นิ้ว เป็นอย่างน้อยดังรูป
รูปที่ 3.4 ป้ายสะพานสองทางจราจร

34 48 20

หมายเลขทางด้านซ้ายแสดงว่าข้ามได้ 2 ทางอย่างธรรมดา รถวิ่งสวนกันได้บนสะพาน เลขทางขวา

เป็นเลขบอกชั้นของสะพานที่ขามได้ทางเดียวอย่างธรรมดารถจะต้องวิ่งตามแนวกลางสะพานถ้าความกว้างของ
้
สะพานน้อยกว่าเกณฑ์ที่กำหนด หมายเลขชั้นของทางจราจร ทางเดียวไม่ต้องเปลี่ยนแปลงแต่อย่างใดตาม
ุ
ตัวอย่างป้ายข้างบน แต่ถ้าความกว้างสะพานมีเพยง 23 ฟต สำหรับหมายเลขชั้นสะพาน 2 ทาง จราจรจะต้อง
ี
ลดลงจากชั้น 34 ลงมาเป็นชั้น 30 เป็นต้น และก็ไม่จำเป็นต้องติดป้ายเพิ่มเติมเรื่องความกว้างของสะพาน

สำหรับสะพานหลายทางจราจรตั้งแต่สามขึ้นไปมักจะเป็นกรณีที่จะต้องทำเป็นรายๆไป ซึ่งมักจะ
ต้องใช้ช่องกว้างทางจราจรอย่างน้อยที่สุดดังนี้ ชั้น 4 ถึง 30 กว้าง 9 ฟุต,ชั้น 31 ถึง 60 กว้าง 12 ฟุต,สูงกว่าชั้น

60 ขึ้นไปกว้าง 13 ฟต 6 นิ้ว แต่ถ้าที่ใดที่แต่ละช่องทางจราจร มีชั้นไม่เท่ากันก็ต้องติดเครื่องหมายชั้น
ุ
มาตรฐานไว้ทุกๆช่องดังรูป
