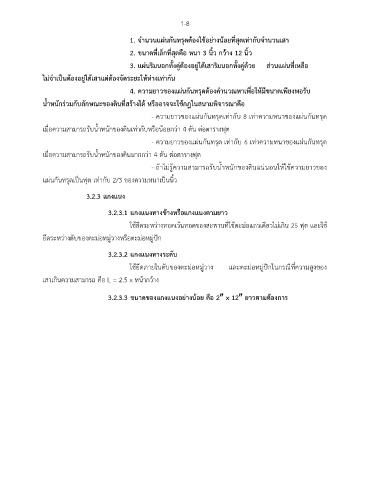

1-8

1. จำนวนแผ่นกันทรุดต้องใช้อย่างน้อยที่สุดเท่ากับจำนวนเสา

2. ขนาดที่เล็กที่สุดคือ หนา 3 นิ้ว กว้าง 12 นิ้ว
3. แผ่นริมนอกทั้งคู่ต้องอยู่ใต้เสาริมนอกทั้งคู่ด้วย ส่วนแผ่นที่เหลือ

ไม่จำเป็นต้องอยู่ใต้เสาแต่ต้องจัดระยะให้ห่างเท่ากัน

ี
4. ความยาวของแผ่นกันทรุดต้องคำนวณหาเพื่อให้มขนาดเพียงพอรับ
น้ำหนักร่วมกับลักษณะของดินที่สร้างได้ หรืออาจจะใช้กฎในสนามพิจารณาคือ

- ความยาวของแผ่นกันทรุดเท่ากับ 8 เท่าความหนาของแผ่นกันทรุด

เมื่อความสามารถรับน้ำหนักของดินเท่ากับหรือน้อยกว่า 4 ตัน ต่อตารางฟุต
- ความยาวของแผ่นกันทรุด เท่ากับ 6 เท่าความหนาของแผ่นกันทรุด

เมื่อความสามารถรับน้ำหนักของดินมากกว่า 4 ตัน ต่อตารางฟุต
- ถ้าไม่รู้ความสามารถรับน้ำหนักของดินแน่นอนให้ใช้ความยาวของ

แผ่นกันทรุดเป็นฟุต เท่ากับ 2/3 ของความหนาเป็นนิ้ว

3.2.3 แกงแนง

3.2.3.1 แกงแนงทางข้างหรือแกงแนงตามยาว
ใช้ยึดระหว่างทอดเว้นทอดของสะพานที่ใช้ตะม่อแถวเดียวไม่เกิน 25 ฟุต และใช้

ยึดระหว่างตับของตะม่อหมู่วางหรือตะม่อหมู่ปัก

3.2.3.2 แกงแนงทางระดับ

ใช้ยึดภายในตับของตะม่อหมู่วาง และตะม่อหมู่ปักในกรณีที่ความสูงของ
เสาเกินความสามารถ คือ L = 2.5 x หน้ากว้าง

3.2.3.3 ขนาดของแกงแนงอย่างน้อย คือ 2 x 12 ยาวตามต้องการ
