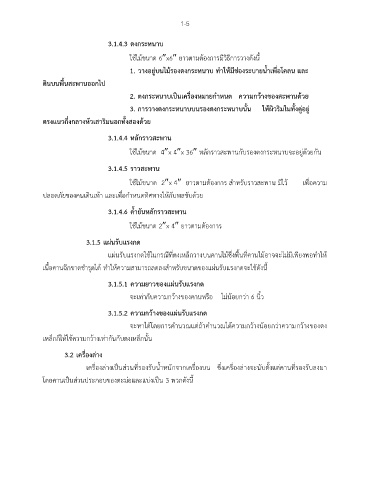

1-5

3.1.4.3 ตงกระหนาบ

ใช้ไม้ขนาด 6x6 ยาวตามต้องการมีวิธีการวางดังนี้
1. วางอยู่บนไม้รองตงกระหนาบ ทำให้มีช่องระบายน้ำเพื่อโคลน และ

ดินบนพื้นสะพานออกไป

2. ตงกระหนาบเป็นเครื่องหมายกำหนด ความกว้างของสะพานด้วย
3. การวางตงกระหนาบบนรองตงกระหนาบนั้น ให้ผิวริมในทั้งคู่อยู่

ตรงแนวกึ่งกลางหัวเสาริมนอกทั้งสองด้วย

3.1.4.4 หลักราวสะพาน

ใช้ไม้ขนาด 4x 4x 36 หลักราวสะพานกับรองตงกระหนาบจะอยู่ด้วยกัน

3.1.4.5 ราวสะพาน
ื่
ใช้ไม้ขนาด 2x 4 ยาวตามต้องการ สำหรับราวสะพาน มีไว้ เพอความ
ปลอดภัยของคนเดินเท้า และเพื่อกำหนดทิศทางให้กับพลขับด้วย

3.1.4.6 ค้ำยันหลักราวสะพาน

ใช้ไม้ขนาด 2x 4 ยาวตามต้องการ

3.1.5 แผ่นรับแรงกด
ี
ี
แผ่นรับแรงกดใช้ในกรณีที่ตงเหล็กวางบนคานไม้ซึ่งพื้นที่คานไม้อาจจะไม่มเพยงพอทำให้
เนื้อคานฉีกขาดชำรุดได้ ทำให้ความสามารถลดลงสำหรับขนาดของแผ่นรับแรงกดจะใช้ดังนี้

3.1.5.1 ความยาวของแผ่นรับแรงกด

จะเท่ากับความกว้างของคานหรือ ไม่น้อยกว่า 6 นิ้ว

3.1.5.2 ความกว้างของแผ่นรับแรงกด

จะหาได้โดยการคำนวณแต่ถ้าคำนวณได้ความกว้างน้อยกว่าความกว้างของตง

เหล็กก็ให้ใช้ความกว้างเท่ากันกับตงเหล็กนั้น

3.2 เครื่องล่าง

เครื่องล่างเป็นส่วนที่รองรับน้ำหนักจากเครื่องบน ซึ่งเครื่องล่างจะนับตั้งแต่คานที่รองรับลงมา
โดยคานเป็นส่วนประกอบของตะม่อและแบ่งเป็น 3 พวกดังนี้
