1-3

d / b = ตั้งแต่ 2-4 ใส่ 3 ตัว

d / b = ตั้งแต่ 4-6 ใส่ 4 ตัว
d / b = ตั้งแต่ 6-8 ใส่ 5 ตัว

3.1.2 ตงเหล็ก

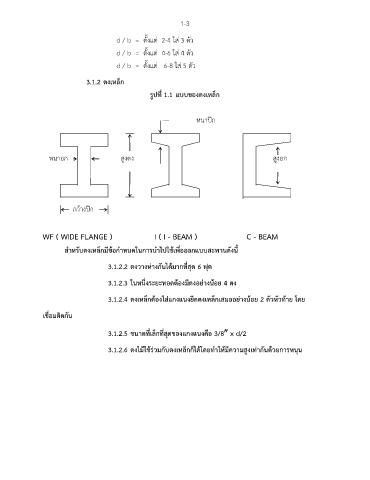

รูปที่ 1.1 แบบของตงเหล็ก

หนาปีก

หนาอก สูงตง สูงอก

กว้างปีก

WF ( WIDE FLANGE ) I ( I - BEAM ) C - BEAM
สำหรับตงเหล็กมีข้อกำหนดในการนำไปใช้เพื่อออกแบบสะพานดังนี้

3.1.2.2 ตงวางห่างกันได้มากที่สุด 6 ฟุต

3.1.2.3 ในหนึ่งระยะทอดต้องมีตงอย่างน้อย 4 ตง

3.1.2.4 ตงเหล็กต้องใส่แกงแนงยึดตงเหล็กเสมออย่างน้อย 2 ตัวหัวท้าย โดย

เชื่อมติดกัน

3.1.2.5 ขนาดที่เล็กที่สุดของแกงแนงคือ 3/8 x d/2

3.1.2.6 ตงไม้ใช้ร่วมกับตงเหล็กก็ได้โดยทำให้มีความสูงเท่ากันด้วยการหนุน
