7-14

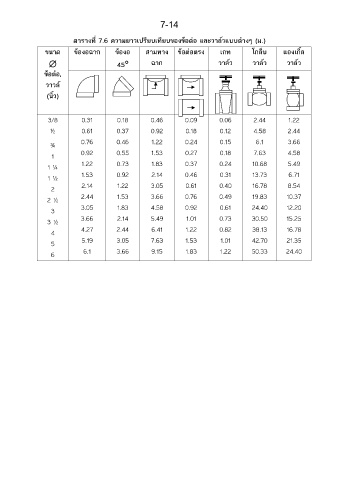

ตารางที่ 7.6 ความยาวเปรียบเทียบของข้อต่อ และวาล์วแบบต่างๆ (ม.)
ขนาด ข้องอฉาก ข้องอ สามทาง ข้อต่อตรง เกท โกล็บ แองเกิ้ล

 45 ฉาก วาล์ว วาล์ว วาล์ว
ข้อต่อ,

วาวล์
(นิ้ว)

3/8 0.31 0.18 0.46 0.09 0.06 2.44 1.22

½ 0.61 0.37 0.92 0.18 0.12 4.58 2.44

¾ 0.76 0.46 1.22 0.24 0.15 6.1 3.66
1 0.92 0.55 1.53 0.27 0.18 7.63 4.58

1 ¼ 1.22 0.73 1.83 0.37 0.24 10.68 5.49
1 ½ 1.53 0.92 2.14 0.46 0.31 13.73 6.71
2 2.14 1.22 3.05 0.61 0.40 16.78 8.54

2 ½ 2.44 1.53 3.66 0.76 0.49 19.83 10.37
3 3.05 1.83 4.58 0.92 0.61 24.40 12.20

3 ½ 3.66 2.14 5.49 1.01 0.73 30.50 15.25
4 4.27 2.44 6.41 1.22 0.82 38.13 16.78
5 5.19 3.05 7.63 1.53 1.01 42.70 21.35

6 6.1 3.66 9.15 1.83 1.22 50.33 24.40
