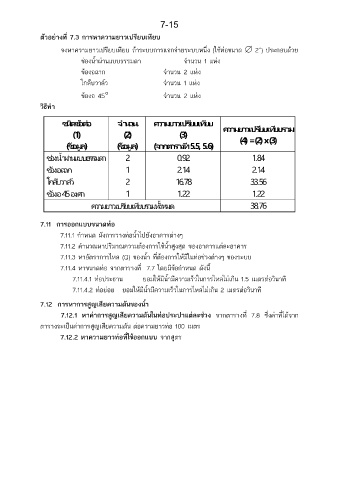

7-15

ตัวอย่างที่ 7.3 การหาความยาวเปรียบเทียบ

จงหาความยาวเปรียบเทียบ ถ้าระบบการแจกจ่ายระบบหนึ่ง (ใช้ท่อขนาด  2”) ประกอบด้วย
ช่องน้้าผ่านแบบธรรมดา จ้านวน 1 แห่ง

ข้องอฉาก จ้านวน 2 แห่ง
โกล๊บวาล์ว จ้านวน 1 แห่ง

ข้องอ 45 จ้านวน 2 แห่ง
วิธีท้า

น
า
ิ
ชนดข้อต่อ น ียบเทียบ
จ
ว
า
เ
ร
ป
ย
ค
ว
ว
ม
า
ความยาวเปรียบเทียบรวม

)
2

)

3

(

(
(1)

่
้
ี
้
ู
(ขอมล) (ขอมล) (จากตารางท 5.5, 5.6) (4) =(2) x (3)
ู
้
ช่องนาผ่านแบบธรรมดา 2 0.92 1.84

ข้องอฉาก 1 2.14 2.14
โกล๊บวาล์ว 2 16.78 33.56
ข้องอ 45 องศา 1 1.22 1.22
้
ความยาวเปรียบเทียบรวมทั งหมด 38.76
7.11 การออกแบบขนาดท่อ
7.11.1 ก้าหนด ผังการวางท่อน้้าไปยังอาคารต่างๆ
ู
7.11.2 ค้านวณหาปริมาณความต้องการใช้น้้าสงสุด ของอาคารแต่ละอาคาร
7.11.3 หาอัตราการไหล (Q) ของน้้า ที่ต้องการให้มีในท่อช่วงต่างๆ ของระบบ
7.11.4 หาขนาดท่อ จากตารางที่ 7.7 โดยมีข้อก้าหนด ดังน
ี้
7.11.4.1 ท่อประธาน ยอมให้มีน้้ามีความเร็วในการไหลไม่เกิน 1.5 เมตรต่อวินาที
7.11.4.2 ท่อย่อย ยอมให้มีน้้ามีความเร็วในการไหลไม่เกิน 2 เมตรต่อวินาที
7.12 การหาการสูญเสียความดันของน้้า
7.12.1 หาค่าการสูญเสียความดันในท่อประปาแต่ละช่วง จากตารางที่ 7.8 ซึ่งค่าที่ได้จาก
ตารางจะเป็นค่าการสูญเสียความดัน ต่อความยาวท่อ 100 เมตร
7.12.2 หาความยาวท่อที่ใช้ออกแบบ จากสูตร
