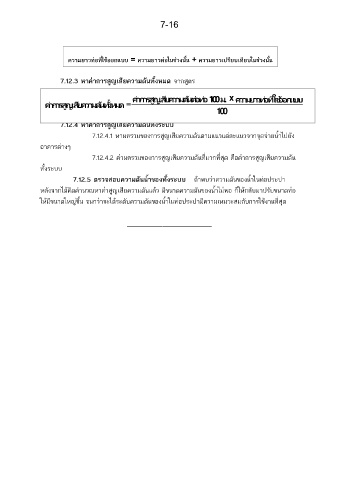

7-16
ความยาวท่อที่ใช้ออกแบบ = ความยาวท่อในช่วงนั้น + ความยาวเปรียบเทียบในช่วงนั้น
7.12.3 หาค่าการสูญเสียความดันทั้งหมด จากสูตร
่
ู
่
x
้
ู
ค่าการสญเสียความดันทังหมด = ค่าการสญเสียความดันต่อทอ 100 ม. ความยาวท่อทีใช้ออกแบบ
100
7.12.4 หาค่าการสูญเสียความดันทั้งระบบ
7.12.4.1 หาผลรวมของการสูญเสียความดันตามแนวแต่ละแนวจากจุดจ่ายน้้าไปยัง
อาคารต่างๆ
7.12.4.2 ค่าผลรวมของการสูญเสียความดันที่มากที่สุด คือค่าการสูญเสียความดัน
ทั้งระบบ
7.12.5 ตรวจสอบความดันน้้าของทั้งระบบ ถ้าพบว่าความดันของน้้าในท่อประปา
หลังจากได้คิดค้านวณหาค่าสูญเสียความดันแล้ว มีขนาดความดันของน้้าไม่พอ ก็ให้กลับมาปรับขนาดท่อ
ให้มีขนาดใหญ่ขึ้น จนกว่าจะได้ระดับความดันของน้้าในท่อประปามีความเหมาะสมกับการใช้งานที่สุด
__________________________
