7.10 หาค่าความยาวเปรียบเทียบ (Equivalent Length, EL) ของข้อต่อ
ค่าความยาวเปรียบเทียบ หมายถึง จ้านวนข้อต่อท่อ หรือวาวล์ปิดเปิดน้้า ที่เทียบเป็นความยาว

ท่อที่ท้าให้เกิดการสูญเสียแรงดันเนื่องจากความเสียดทาน ข้อมูลนี้มีระบุอยู่ในตารางที่ 7.5 และตารางที่
7.6
ถ้าความยาวท่อมีมากกว่า 300 ม. ไม่ต้องคิดค่าความยาวเปรียบเทียบ

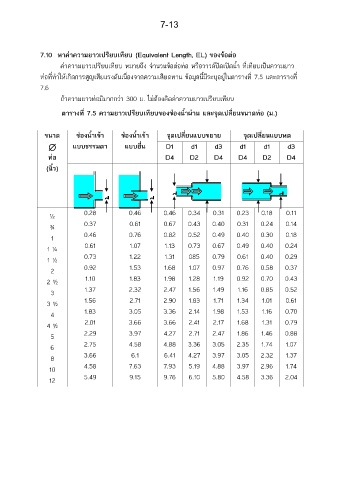

ตารางที่ 7.5 ความยาวเปรียบเทียบของช่องน้้าผ่าน และจุดเปลี่ยนขนาดท่อ (ม.)

ขนาด ช่องน้้าเข้า ช่องน้้าเข้า จุดเปลี่ยนแบบขยาย จุดเปลี่ยนแบบหด
 แบบธรรมดา แบบยื่น D1 d1 d3 d1 d1 d3
ท่อ D4 D2 D4 D4 D2 D4

(นิ้ว)

d (ข) d (ค)
D
D
d d
½ 0.28 0.46 0.46 0.34 0.31 0.23 0.18 0.11

¾ 0.37 0.61 0.67 0.43 0.40 0.31 0.24 0.14
1 0.46 0.76 0.82 0.52 0.49 0.40 0.30 0.18

1 ¼ 0.61 1.07 1.13 0.73 0.67 0.49 0.40 0.24
1 ½ 0.73 1.22 1.31 085 0.79 0.61 0.40 0.29
2 0.92 1.53 1.68 1.07 0.97 0.76 0.58 0.37

2 ½ 1.10 1.83 1.98 1.28 1.19 0.92 0.70 0.43
3 1.37 2.32 2.47 1.56 1.49 1.16 0.85 0.52

3 ½ 1.56 2.71 2.90 1.83 1.71 1.34 1.01 0.61
4 1.83 3.05 3.36 2.14 1.98 1.53 1.16 0.70
4 ½ 2.01 3.66 3.66 2.41 2.17 1.68 1.31 0.79

5 2.29 3.97 4.27 2.71 2.47 1.86 1.46 0.88
6 2.75 4.58 4.88 3.36 3.05 2.35 1.74 1.07

8 3.66 6.1 6.41 4.27 3.97 3.05 2.32 1.37
10 4.58 7.63 7.93 5.19 4.88 3.97 2.96 1.74
12 5.49 9.15 9.76 6.10 5.80 4.58 3.36 2.04
