Page 93 - การก่อสร้างและสาธาฯ

7-9

ระดับผิวน้้านิ่ง

การสูญเสียเฮด
เนื่องจาก
ความเสียดทาน

เฮดศักย์

เฮดจลน์
(FWS)

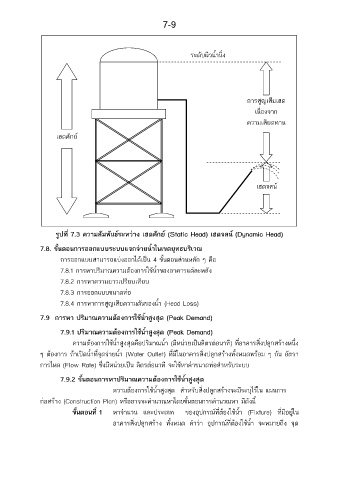

รูปที่ 7.3 ความสัมพันธ์ระหว่าง เฮดศักย์ (Static Head) เฮดจลน์ (Dynamic Head)

7.8. ขั้นตอนการออกแบบระบบแจกจ่ายน้้าในเขตยุทธบริเวณ

การออกแบบสามารถแบ่งออกได้เป็น 4 ขั้นตอนส่วนหลัก ๆ คือ
7.8.1 การหาปริมาณความต้องการใช้น้้าของอาคารแต่ละหลัง

7.8.2 การหาความยาวเปรียบเทียบ
7.8.3 การออกแบบขนาดท่อ
7.8.4 การหาการสูญเสียความดันของน้้า (Head Loss)

7.9 การหา ปริมาณความต้องการใช้น้้าสูงสุด (Peak Demand)

7.9.1 ปริมาณความต้องการใช้น้้าสูงสุด (Peak Demand)
ความต้องการใช้น้้าสูงสุดคือปริมาณน้้า (มีหน่วยเป็นลิตรต่อนาที) ที่อาคารสิ่งปลูกสร้างหนึ่ง
ๆ ต้องการ ถ้าเปิดน้้าที่จุดจ่ายน้้า (Water Outlet) ที่มีในอาคารสิ่งปลูกสร้างทั้งหมดพร้อม ๆ กัน อัตรา

การไหล (Flow Rate) ซึ่งมีหน่วยเป็น ลิตรต่อนาที จะใช้หาค่าขนาดท่อส้าหรับระบบ

7.9.2 ขั้นตอนการหาปริมาณความต้องการใช้น้้าสูงสุด
ความต้องการใช้น้้าสูงสุด ส้าหรับสิ่งปลูกสร้างจะมีระบุไว้ใน แผนการ

ี้
ก่อสร้าง (Construction Plan) หรืออาจจะค้านวณหาโดยขั้นตอนการค้านวณหา มีดังน
ขั้นตอนที่ 1 หาจ้านวน และประเภท ของอุปกรณ์ที่ต้องใช้น้้า (Fixture) ที่มีอยู่ใน

อาคารสิ่งปลูกสร้าง ทั้งหมด ค้าว่า อุปกรณ์ที่ต้องใช้น้้า จะหมายถึง จุด
