7-6

ิ
สิ่งส้าคัญที่ต้องพจารณาในการออกแบบ จะประกอบด้วย ประเภทของระบบแจกจ่ายน้้า,
วิธีการแจกจ่ายน้้า, ปริมาณความต้องการใช้น้้าของอาคารแต่ละหลัง, ความดันของน้้าในท่อ, เครื่อง
สุขภัณฑ์ที่ใช้ และวัสดุท่อประปา

7.6.1 ประเภทของระบบแจกจ่ายน้้า
ิ้
7.6.1.1 ระบบวงรอบ (Loop System) เป็นระบบที่สนเปลือง แต่ให้ความอ่อนตัวสูง
7.6.1.2 ระบบปลายตัน (Dead End System) เป็นระบบที่ได้มาตรฐานในเขตยุทธบริเวณ

จุดจ่ายน้้า จุดจ่าย (1) จุ
น้้า ด

จ่
า
ระบบวงรอบ (Loop System) ระบบปลายตัน (Dead End

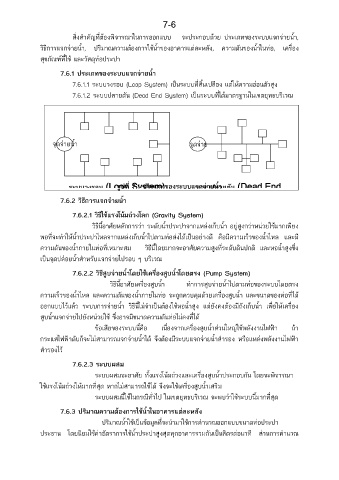

รูปที่ 7.1 ประเภทของระบบแจกจ่ายน้้า
ย
7.6.2 วิธีการแจกจ่ายน้้า System) น้้า

7.6.2.1 วิธีใช้แรงโน้มถ่วงโลก (Gravity System)
วิธีนี้อาศัยหลักการว่า ระดับน้้าประปาจากแหล่งเก็บน้้า อยู่สูงกว่าหน่วยใช้มากเพียง

พอที่จะท้าให้น้้าประปาไหลจากแหล่งเก็บน้้าไปตามท่อส่งได้เป็นอย่างดี คือมีความเร็วของน้้าไหล และมี
ความดันของน้้าภายในท่อที่เหมาะสม วิธีนโดยมากจะอาศัยความสูงที่ระดับดินปกติ และหอน้้าสูงซึ่ง
ี้
เป็นจุดปล่อยน้้าส้าหรับแจกจ่ายไปรอบ ๆ บริเวณ

7.6.2.2 วิธีสูบจ่ายน้้าโดยใช้เครื่องสูบน้้าโดยตรง (Pump System)
วิธีนี้อาศัยเครื่องสูบน้้า ท้าการสูบจ่ายน้้าไปตามท่อของระบบโดยตรง

ความเร็วของน้้าไหล และความดันของน้้าภายในท่อ จะถูกควบคุมด้วยเครื่องสูบน้้า และขนาดของท่อที่ได้
ออกแบบไว้แล้ว ระบบการจ่ายน้้า วิธีนี้ไม่จ้าเป็นต้องใช้หอน้้าสง แต่ยังคงต้องมีถงเก็บน้้า เพื่อให้เครื่อง
ั
ู
สูบน้้าแจกจ่ายไปยังหน่วยใช้ ซึ่งอาจมีขนาดความดันท่อไม่คงที่ได้
ข้อเสียของระบบนี้คือ เนื่องจากเครื่องสูบน้้าส่วนใหญ่ใช้พลังงานไฟฟ้า ถ้า
กระแสไฟฟาดับก็จะไม่สามารถแจกจ่ายน้้าได้ จึงต้องมีระบบแจกจ่ายน้้าส้ารอง หรือแหล่งพลังงานไฟฟ้า
้
ส้ารองไว้

7.6.2.3 ระบบผสม
ระบบผสมจะอาศัย ทั้งแรงโน้มถ่วงและเครื่องสูบน้้าประกอบกัน โดยจะพิจารณา

ใช้แรงโน้มถ่วงให้มากที่สุด หากไม่สามารถใช้ได้ จึงจะใช้เครื่องสูบน้้าเสริม
ระบบผสมนี้ใช้ในกรณีทั่วไป ในเขตยุทธบริเวณ จะพบว่าใช้ระบบนี้มากที่สุด

7.6.3 ปริมาณความต้องการใช้น้้าในอาคารแต่ละหลัง

ปริมาณน้้าใช้เป็นข้อมูลที่จะน้ามาใช้การค้านวณออกแบบขนาดท่อประปา
ประธาน โดยนิยมใช้ค่าอัตราการใช้น้้าประปาสูงสุดทุกอาคารรวมกันเป็นลิตรต่อนาที ส่วนการค้านวณ
