4-5
การแสดงภาพแบบ 3 มิต นั้น ส่วนมากจะใช้แสดงภาพขยาย
ิ
รายละเอียด หรือภาพที่ต้องการความชัดเจนในการตีความเพื่อให้เข้าใจ
ISOMETRIC OBLIQUE
รายละเอียดของแบบได้อย่างถูกต้อง

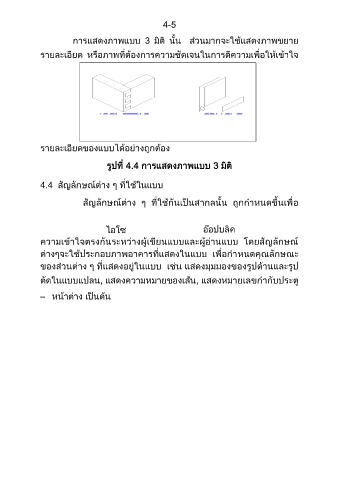

รูปที่ 4.4 การแสดงภาพแบบ 3 มิติ
4.4 สัญลักษณ์ต่าง ๆ ที่ใช้ในแบบ
สัญลักษณ์ตาง ๆ ที่ใช้กันเป็นสากลนั้น ถูกก าหนดขึ้นเพื่อ
่
ไอโซ อ๊อปบลิค
ความเข้าใจตรงกันระหว่างผเขียนแบบและผอานแบบ โดยสัญลักษณ์
ู้
ู้
่
เมตริก
่
ตางๆจะใช้ประกอบภาพอาคารที่แสดงในแบบ เพื่อก าหนดคุณลักษณะ
่
ของส่วนตาง ๆ ที่แสดงอยู่ในแบบ เช่น แสดงมมมองของรูปด้านและรูป
ุ
ตัดในแบบแปลน, แสดงความหมายของเส้น, แสดงหมายเลขก ากับประตู
– หน้าต่าง เป็นต้น
