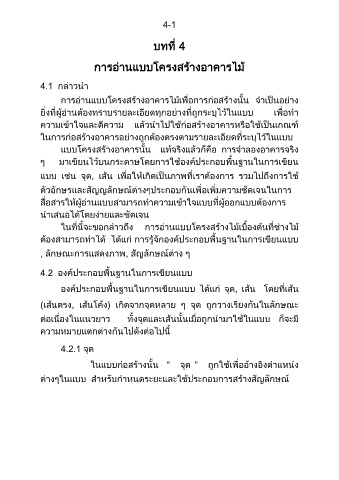

4-1
บทที่ 4
การอ่านแบบโครงสร้างอาคารไม้
4.1 กล่าวน า
การอ่านแบบโครงสร้างอาคารไม้เพื่อการก่อสร้างนั้น จ าเป็นอย่าง
ยิ่งที่ผู้อ่านต้องทราบรายละเอียดทุกอย่างที่ถูกระบุไว้ในแบบ เพื่อท า
ความเข้าใจและตีความ แล้วน าไปใช้ก่อสร้างอาคารหรือใช้เป็นเกณฑ์
ในการก่อสร้างอาคารอย่างถูกต้องตรงตามรายละเอียดที่ระบุไว้ในแบบ
แบบโครงสร้างอาคารนั้น แท้จริงแล้วก็คือ การจ าลองอาคารจริง
ๆ มาเขียนไว้บนกระดาษโดยการใช้องค์ประกอบพื้นฐานในการเขียน
แบบ เช่น จุด, เส้น เพื่อให้เกิดเป็นภาพที่เราต้องการ รวมไปถึงการใช้
ตัวอักษรและสัญญลักษณ์ต่างๆประกอบกันเพื่อเพิ่มความชัดเจนในการ
สื่อสารให้ผู้อ่านแบบสามารถท าความเข้าใจแบบที่ผู้ออกแบบต้องการ
น าเสนอได้โดยง่ายและชัดเจน
ในที่นี้จะขอกล่าวถึง การอ่านแบบโครงสร้างไม้เบื้องต้นที่ช่างไม ้
ต้องสามารถท าได้ ได้แก่ การรู้จักองค์ประกอบพื้นฐานในการเขียนแบบ
, ลักษณะการแสดงภาพ, สัญลักษณ์ต่าง ๆ
4.2 องค์ประกอบพื้นฐานในการเขียนแบบ
องค์ประกอบพื้นฐานในการเขียนแบบ ได้แก่ จุด, เส้น โดยที่เส้น
(เส้นตรง, เส้นโค้ง) เกิดจากจุดหลาย ๆ จุด ถูกวางเรียงกันในลักษณะ
ต่อเนื่องในแนวยาว ทั้งจุดและเส้นนั้นเมื่อถูกน ามาใช้ในแบบ ก็จะม ี
ความหมายแตกต่างกันไปดังต่อไปนี้
4.2.1 จุด
ในแบบก่อสร้างนั้น “ จุด ” ถูกใช้เพื่ออ้างอิงต าแหน่ง
ต่างๆในแบบ ส าหรับก าหนดระยะและใช้ประกอบการสร้างสัญลักษณ์
