4-3
4.2.2.2.2 เส้นประใช้แสดงวัตถุที่ถูกทับซ้อนหรืออยู่หลัง
วัตถุอื่น แต่เป็นวัตถุที่มีความส าคัญ หรือใช้แสดงความสัมพันธ์ระหว่าง
เสาอาคาร
แสดงความสัมพันธ์
ของวัตถุ
่
วัตถุทีถูกซ้อนทับ
่
รูปตัด เสาตอมอ
วัตถุ

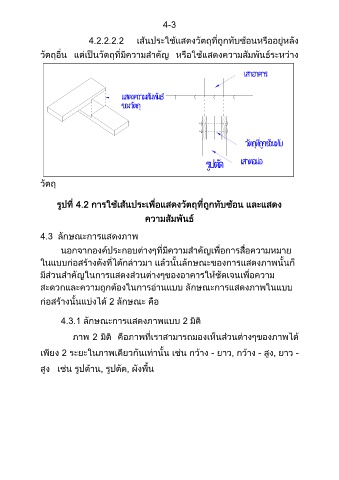

รูปที่ 4.2 การใช้เส้นประเพื่อแสดงวัตถุที่ถูกทับซ้อน และแสดง
ความสัมพันธ์
4.3 ลักษณะการแสดงภาพ
นอกจากองค์ประกอบต่างๆที่มีความส าคัญเพื่อการสื่อความหมาย
ในแบบก่อสร้างดังที่ได้กล่าวมา แล้วนั้นลักษณะของการแสดงภาพนั้นก็
มีส่วนส าคัญในการแสดงส่วนต่างๆของอาคารให้ชัดเจนเพื่อความ
สะดวกและความถูกต้องในการอ่านแบบ ลักษณะการแสดงภาพในแบบ
ก่อสร้างนั้นแบ่งได้ 2 ลักษณะ คือ
ิ
4.3.1 ลักษณะการแสดงภาพแบบ 2 มิต
ภาพ 2 มิต ิ คือภาพที่เราสามารถมองเห็นส่วนต่างๆของภาพได้
เพียง 2 ระยะในภาพเดียวกันเท่านั้น เช่น กว้าง - ยาว, กว้าง - สูง, ยาว -
สูง เช่น รูปด้าน, รูปตัด, ผังพื้น
