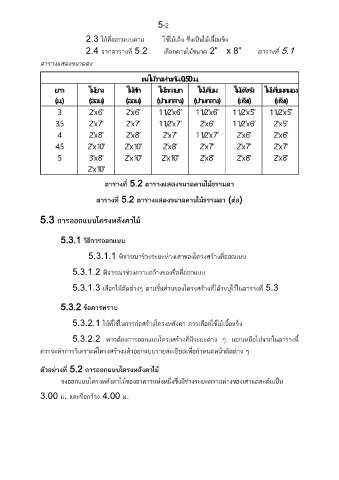

5-2

2.3 ไม้ที่ออกแบบคาน ใช้ไม้เต็ง ซึ่งเป็นไม้เนื้อแข็ง

2.4 จากตารางที่ 5.2 เลือกคานไม้ขนาด 2” x 8” ตารางที่ 5.1
ตารางแสดงขนาดตง

ตงไม้วางห่างกัน 0.50 ม.
่
่
ยาว ม้ยาง ไม้สัก ไม้ตะแบก ไม้เคียม ม้เต็งรัง ยมคนอง
ี
ไ
ไ
เ
ม
้
ค
ไ
็
่
่
็
(ม.) (ออน) (ออน) (ปานกลาง) (ปานกลาง) (แขง) (แขง)
3 2”x 6” 2”x 6” 1 1/2”x 6” 1 1/2”x 6” 1 1/2”x 5” 1 1/2”x 5”
3.5 2”x 7” 2”x 7” 1 1/2”x 7” 2”x 6” 1 1/2”x 6” 2”x 5”
4 2”x 8” 2”x 8” 2”x 7” 1 1/2”x 7” 2”x 6” 2”x 6”
4.5 2”x 10” 2”x 10” 2”x 8” 2”x 7” 2”x 7” 2”x 7”
5 3”x 8” 2”x 10” 2”x 10” 2”x 8” 2”x 8” 2”x 8”
2”x 10”
ตารางที่ 5.2 ตารางแสดงขนาดคานไม้ธรรมดา
ตารางที่ 5.2 ตารางแสดงขนาดคานไม้ธรรมดา (ต่อ)

5.3 การออกแบบโครงหลังคาไม
้

5.3.1 วิธีการออกแบบ

5.3.1.1 พิจารณาช่วงระยะห่างเสาของโครงสร้างที่ออกแบบ

5.3.1.2 พิจารณาช่วงความกว้างของชื่อที่ออกแบบ

5.3.1.3 เลือกไม้ตัดต่างๆ ตามชิ้นส่วนของโครงสร้างที่ได้ระบุไว้ในตารางที่ 5.3

5.3.2 ข้อควรทราบ

5.3.2.1 ไม้ที่ใช้ในการก่อสร้างโครงหลังคา ควรเลือกใช้ไม้เนื้อแข็ง

5.3.2.2 หากต้องการออกแบบโครงสร้างที่มีระยะต่าง ๆ นอกเหนือไปจากในตารางน
ี้
ควรจะท าการวิเคราะห์โครงสร้างแล้วออกแบบรายละเอียดเพื่อก าหนดหน้าตัดต่าง ๆ

ตัวอย่างที่ 5.2 การออกแบบโครงหลังคาไม้
จงออกแบบโครงหลังคาไม้ของอาคารแห่งหนึ่งซึ่งมีช่วงระยะความห่างของเสาแต่ละต้นเป็น

3.00 ม. และขื่อกว้าง 4.00 ม.
