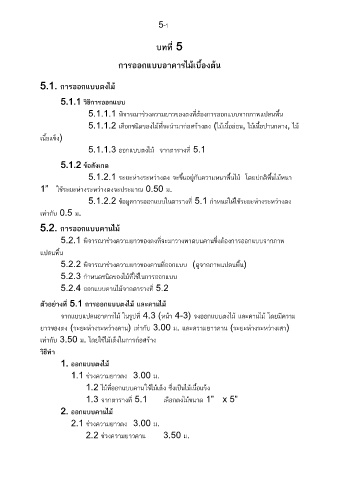

5-1

บทที่ 5

การออกแบบอาคารไม้เบื้องต้น

5.1. การออกแบบตงไม้

5.1.1 วิธีการออกแบบ
5.1.1.1 พิจารณาช่วงความยาวของตงที่ต้องการออกแบบจากภาพแปลนพื้น

5.1.1.2 เลือกชนิดของไม้ที่จะน ามาก่อสร้างตง (ไม้เนื้อออน, ไม้เนื้อปานกลาง, ไม้
่
เนอแข็ง)
ื้
5.1.1.3 ออกแบบตงไม้ จากตารางที่ 5.1

5.1.2 ข้อสังเกต

5.1.2.1 ระยะห่างระหว่างตง จะขึ้นอยู่กับความหนาพื้นไม้ โดยปกติพนไม้หนา
ื้
1” ใช้ระยะห่างระหว่างตงจะประมาณ 0.50 ม.

5.1.2.2 ข้อมูลการออกแบบในตารางที่ 5.1 ก าหนดให้ใช้ระยะห่างระหว่างตง
เท่ากับ 0.5 ม.

5.2. การออกแบบคานไม
้

5.2.1 พิจารณาช่วงความยาวของตงที่จะมาวางพาดบนคานซึ่งต้องการออกแบบจากภาพ
แปลนพื้น
5.2.2 พิจารณาช่วงความยาวของคานที่ออกแบบ (ดูจากภาพแปลนพื้น)

5.2.3 ก าหนดชนิดของไม้ที่ใช้ในการออกแบบ

5.2.4 ออกแบบคานไม้จากตารางที่ 5.2

ตัวอย่างที่ 5.1 การออกแบบตงไม้ และคานไม้

จากแบบแปลนอาคารไม้ ในรูปที่ 4.3 (หน้า 4-3) จงออกแบบตงไม้ และคานไม้ โดยมีความ
ยาวของตง (ระยะห่างระหว่างคาน) เท่ากับ 3.00 ม. และความยาวคาน (ระยะห่างระหว่างเสา)

เท่ากับ 3.50 ม. โดยใช้ไม้เต็งในการก่อสร้าง

วิธีท า
1. ออกแบบตงไม้

1.1 ช่วงความยาวตง 3.00 ม.
1.2 ไม้ที่ออกแบบคาน ใช้ไม้เต็ง ซึ่งเป็นไม้เนื้อแข็ง

1.3 จากตารางที่ 5.1 เลือกตงไม้ขนาด 1” x 5”

2. ออกแบบคานไม้
2.1 ช่วงความยาวตง 3.00 ม.

2.2 ช่วงความยาวคาน 3.50 ม.
