4-2
จุดอ้างอิง
ระยะ
ไม้ประกับ 2" x 4"
เสาไม้ 5" x 5" จุดประกอบ
ไม้แระ 2" x 12" สัญญลักษณ์

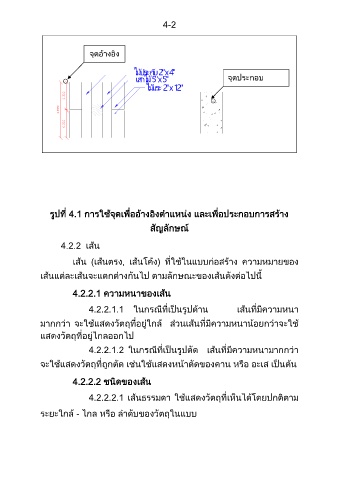

รูปที่ 4.1 การใช้จุดเพื่ออ้างอิงต าแหน่ง และเพื่อประกอบการสร้าง
สัญลักษณ์
4.2.2 เส้น
เส้น (เส้นตรง, เส้นโค้ง) ที่ใช้ในแบบก่อสร้าง ความหมายของ
เส้นแต่ละเส้นจะแตกต่างกันไป ตามลักษณะของเส้นดังต่อไปนี้
4.2.2.1 ความหนาของเส้น
4.2.2.1.1 ในกรณีที่เป็นรูปด้าน เส้นที่มีความหนา
มากกว่า จะใช้แสดงวัตถุที่อยู่ใกล้ ส่วนเส้นที่มีความหนาน้อยกว่าจะใช้
แสดงวัตถุที่อยู่ไกลออกไป
4.2.2.1.2 ในกรณีที่เป็นรูปตัด เส้นที่มีความหนามากกว่า
จะใช้แสดงวัตถุที่ถูกตัด เช่นใช้แสดงหน้าตัดของคาน หรือ อะเส เป็นต้น
4.2.2.2 ชนิดของเส้น
4.2.2.2.1 เส้นธรรมดา ใช้แสดงวัตถุที่เห็นได้โดยปกติตาม
ระยะใกล้ - ไกล หรือ ล าดับของวัตถุในแบบ
