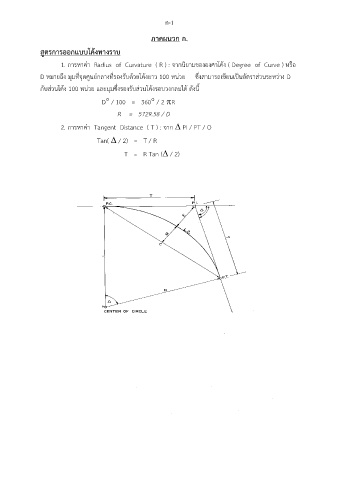

ก-1

ภาคผนวก ก.

สูตรการออกแบบโค้งทางราบ

1. การหาค่า Radius of Curvature ( R ) : จากนิยามขององศาโค้ง ( Degree of Curve ) หรือ

ั
D หมายถึง มุมที่จุดศูนย์กลางที่รองรับด้วยโค้งยาว 100 หน่วย ซึ่งสามารถเขียนเป็นอตราส่วนระหว่าง D
กับส่วนโค้ง 100 หน่วย และมุมซึ่งรองรับส่วนโค้งรอบวงกลมได้ ดังนี้

D / 100 = 360 / 2 R

R = 5729.58 / D

2. การหาค่า Tangent Distance ( T ) : จาก  PI / PT / O

Tan(  / 2) = T / R

T = R Tan ( / 2)
