ก-6

2
จากสมการทั่วไปของโค้งพาลาโบลา คือ y = kx ...................... ( 1 )
x = ระยะตามแกนนอน
y = ระยะตามแกนตั้ง

ที่จุด PVI y = e และ x = l

2
e = kl .......................( 2 )
2
( 1 )  ( 2 ) y = [ x / l ] e

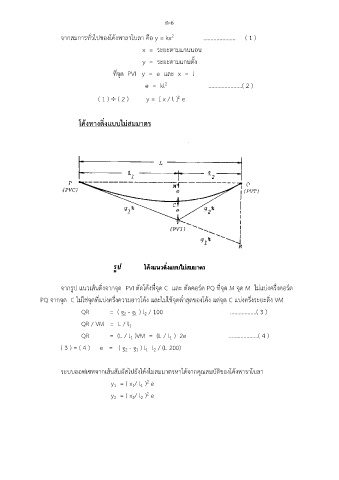

โค้งทางดิ่งแบบไม่สมมาตร

จากรูป แนวเส้นดิ่งจากจุด PVI ตัดโค้งที่จุด C และ ตัดคอร์ด PQ ที่จุด M จุด M ไม่แบ่งครึ่งคอร์ด
PQ จากจุด C ไม่ใช่จุดที่แบ่งครึ่งความยาวโค้ง และไม่ใช้จุดต่ำสุดของโค้ง แต่จุด C แบ่งครึ่งระยะดิ่ง VM

QR = ( g - g ) l / 100 ..................( 3 )
1
2
2
QR / VM = L / l
1
QR = (L / l )VM = (L / l ) 2e ....................( 4 )
1
1
( 3 ) = ( 4 ) e = ( g - g ) l l / (L 200)
1
1 2
2

ระบบออฟเซทจากเส้นสัมผัสไปยังโค้งไมสมมาตรหาได้จากคุณสมบัติของโค้งพาราโบลา
y = ( x / l ) e
2
1
1
1
2
y = ( x / l ) e
2
2
2
