ก-5

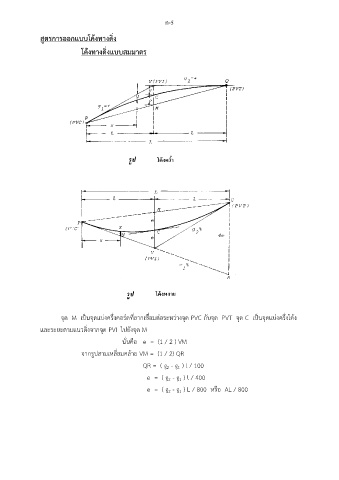

สูตรการออกแบบโค้งทางดิ่ง

โค้งทางดิ่งแบบสมมาตร

จุด M เป็นจุดแบ่งครึ่งคอร์ดที่ลากเชื่อมต่อระหว่างจุด PVC กับจุด PVT จุด C เป็นจุดแบ่งครึ่งโค้ง

และระยะตามแนวดิ่งจากจุด PVI ไปยังจุด M

นั่นคือ e = (1 / 2 ) VM
จากรูปสามเหลี่ยมคล้าย VM = (1 / 2) QR

QR = ( g - g ) l / 100
1
2
e = ( g - g ) l / 400
1
2
e = ( g - g ) L / 800 หรือ AL / 800
2
1
