6-12

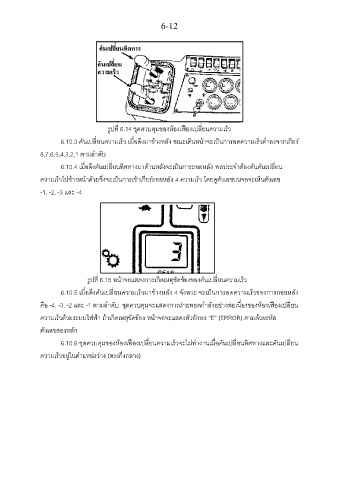

รูปที่ 6.14 ชุดควบคุมของห้องเฟืองเปลี่ยนความเร็ว
6.10.3 คันเปลี่ยนความเร็ว เมื่อดึงมาข้างหลัง ขณะเดินหน้าจะเป็นการลดความเร็วต ่าลงจากเกียร์
8,7,6,5,4,3,2,1 ตามล าดับ
6.10.4 เมื่อดึงคันเปลี่ยนทิศทางมาด้านหลังจะเป็นการถอยหลัง พลประจ าต้องดันคันเปลี่ยน
ความเร็วไปข้างหน้าด้วยซึ่งจะเป็นการเข้าเกียร์ถอยหลัง 4 ความเร็ว โดยดูตัวเลขบนจอจะเห็นตัวเลข
-1, -2, -3 และ -4
รูปที่ 6.15 หน้าจอแสดงการเกิดเหตุขัดข้องของคันเปลี่ยนความเร็ว
6.10.5 เมื่อดึงคันเปลี่ยนความเร็วมาข้างหลัง 4 จังหวะ จะเป็นการลดความเร็วของการถอยหลัง
คือ -4, -3, -2 และ -1 ตามล าดับ ชุดควบคุมจะแสดงการถ่ายทอดก าลังอย่างต่อเนื่องของห้องเฟืองเปลี่ยน
ความเร็วด้วยระบบไฟฟ้า ถ้าเกิดเหตุขัดข้อง หน้าจอจะแสดงตัวอักษร “E” (ERROR) ตามด้วยรหัส
ตัวเลขสองหลัก
6.10.6 ชุดควบคุมของห้องเฟืองเปลี่ยนความเร็วจะไม่ท างานเมื่อคันเปลี่ยนทิศทางและคันเปลี่ยน
ความเร็วอยู่ในต าแหน่งว่าง (ตรงกึ่งกลาง)
