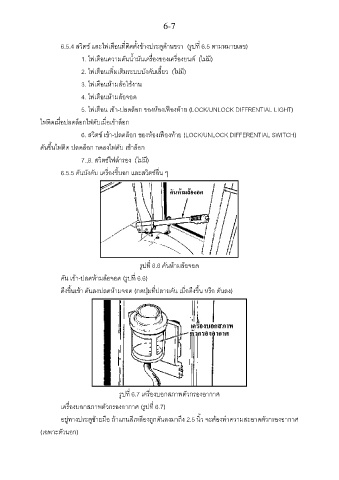

6-7

6.5.4 สวิตช์ และไฟเตือนที่ติดตั้งข้างประตูด้านขวา (รูปที่ 6.5 ตามหมายเลข)

1. ไฟเตือนความดันน ้ามันเครื่องของเครื่องยนต์ (ไม่มี)
2. ไฟเตือนเพิ่มเติมระบบบังคับเลี้ยว (ไม่มี)

3. ไฟเตือนห้ามล้อใช้งาน

4. ไฟเตือนห้ามล้อจอด

5. ไฟเตือน เข้า-ปลดล็อก ของห้องเฟืองท้าย (LOCK/UNLOCK DIFFRENTIAL LIGHT)

ไฟติดเมื่อปลดล็อกไฟดับเมื่อเข้าล็อก
6. สวิตช์ เข้า-ปลดล็อก ของห้องเฟืองท้าย (LOCK/UNLOCK DIFFERENTIAL SWITCH)

ดันขึ้นไฟติด ปลดล็อก กดลงไฟดับ เข้าล็อก

7.,8. สวิตช์ไฟส ารอง (ไม่มี)

6.5.5 คันบังคับ เครื่องชี้บอก และสวิตช์อื่น ๆ

รูปที่ 6.6 คันห้ามล้อจอด

คัน เข้า-ปลดห้ามล้อจอด (รูปที่ 6.6)
ดึงขึ้นเข้า ดันลงปลดห้ามจอด (กดปุ่มที่ปลายคัน เมื่อดึงขึ้น หรือ ดันลง)

รูปที่ 6.7 เครื่องบอกสภาพตัวกรองอากาศ

เครื่องบอกสภาพตัวกรองอากาศ (รูปที่ 6.7)

อยู่ทางประตูซ้ายมือ ถ้าแกนสีเหลืองถูกดันลงมาถึง 2.5 นิ้ว จะต้องท าความสะอาดตัวกรองอากาศ

(เฉพาะตัวนอก)
