6-3

6.4.5 ถังน ้ามันเชื้อเพลิง จุ 284 ลิตร (น ้ามันดีซ่า)

6.4.6 ห้องเฟืองเปลี่ยนความเร็ว จุ 53 ลิตร (ใช้น ้ามันเครื่อง CD,SAE.30)
6.4.7 ห้องเฟืองท้าย จุ 23 ลิตร(ใช้น ้ามันเฟือง SAE.90 GL-5)

6.4.8 ระบบน ้ามันไฮดรอลิก จุ 159 ลิตร(ใช้น ้ามันไฮดรอลิก SAE.10 W)

6.4.9 ระบบระบายความร้อน จุ 40.5 ลิตร (น ้าสะอาด)

6.4.10 น ้ามันเครื่องในห้องเพลาข้อเหวี่ยงเครื่องยนต์ จุ 16.3 ลิตร (ใช้น ้ามันเครื่อง CD,SAE.40)

6.4.11 น ้ามันในห้องโซ่ขับ (ข้างละ) จุ 32 ลิตร (ใช้น ้ามันไฮดรอลิก SAE.10 W)
6.4.12 น ้ามันห้ามล้อ จุ 4 ลิตร (ใช้น ้ามันไฮดรอลิก SAE.10 w)

6.5 คันบังคับ สวิตช์ แผงเครื่องวัดและอุปกรณ์ต่าง ๆ

(รูปที่ 6.2 ตามหมายเลข) ด้านหน้าพลประจ า

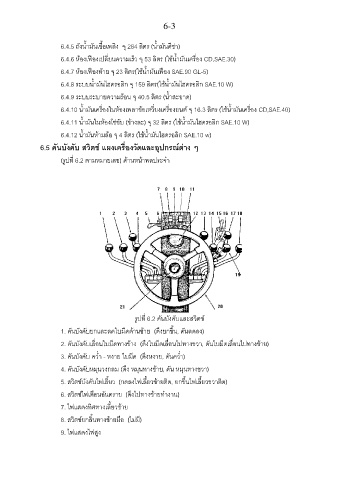

รูปที่ 6.2 คันบังคับและสวิตช์
1. คันบังคับยกและลดใบมีดด้านซ้าย (ดึงยกขึ้น, ดันลดลง)

2. คันบังคับเลื่อนใบมีดทางข้าง (ดึงใบมีดเลื่อนไปทางขวา, ดันใบมีดเลื่อนไปทางซ้าย)

3. คันบังคับ คว ่า - หงาย ใบมีด (ดึงหงาย, ดันคว ่า)

4. คันบังคับหมุนวงกลม (ดึง หมุนทางซ้าย, ดัน หมุนทางขวา)
5. สวิตช์บังคับไฟเลี้ยว (กดลงไฟเลี้ยวซ้ายติด, ยกขึ้นไฟเลี้ยวขวาติด)

6. สวิตช์ไฟเตือนอันตราย (ดึงไปทางซ้ายท างาน)

7. ไฟแสดงทิศทางเลี้ยวซ้าย

8. สวิตช์ยกลิ้นทางซ้ายมือ (ไม่มี)

9. ไฟแสดงไฟสูง
