3-6

3.4 แบบสามเฟส สายไฟสี่เส้น (Three-Phase Four-Wire [34 W STAR])
ในระบบนี้จะมีสายไฟฟ้า 4 เส้น จากแหล่งก าเนิดไฟฟ้า (Generator ) โดยสายเส้นหนึ่งจะ

เป็นสายดิน หรือ สายเป็นกลาง (Neutral) และอีก 3 สาย จะเป็นสายไฟ Hotwire

แหล่งก าเนิดไฟฟ้า (Generator) สามารถให้แรงดันไฟฟ้า (Voltage) 120/208 , 220/380,
277/480 Volts จะเห็นได้ว่าในส่วนที่มีแรงดันไฟฟ้าสูง (Phase To Phase) จะมีค่ามากกว่าใน ส่วนที่มี

แรงดันไฟฟ้าต่ า (Phase To Neutral) โดยคิดเปนอัตราเท่ากับ 3 หรือ E = 3 E
็
P
L
ถ้าอุปกรณ์เครื่องใช้ไฟฟ้า (Load) ที่น ามาต่อเป็นระบบ 1  2 W 120 Volts ก็น ามาต่อ
เข้ากับสายไฟ Hotwire กับ สายดิน (สายไฟ Hotwire จะใช้สายเส้นใดก็ได) ดังรูปที่ 3.6
้
ถ้าอุปกรณ์เครื่องใช้ไฟฟ้าเป็นมอเตอร์ระบบ 3  3 W 208 , 380 หรือ 480 Volts ก็
น ามา

ต่อกับ Hotwire ทั้งสามสาย ดังรูปที่ 3.6

ถ้าอุปกรณ์เครื่องใช้ไฟฟ้า Load เป็นมอเตอร์ระบบ 3  4 W ก็ให้น ามาต่อเขากับสายทั้ง
้
สี่เส้น ดังรูปท 3.6
ี่
การจ่ายพลังงานไฟฟ้าในแบบนี้ต้องจัดความสมดลย์การใช้ไฟฟ้า (Balancing Load)
ุ
การจ่ายพลังงานไฟฟ้าแบบนี้ นิยมใช้ในการแจกจายพลังงานไฟฟ้าทางทหาร
่

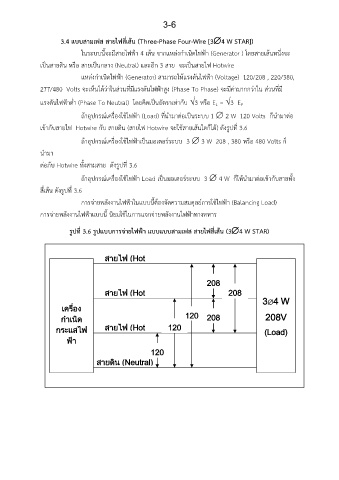

รูปที่ 3.6 รูปแบบการจ่ายไฟฟ้า แบบแบบสามเฟส สายไฟสี่เส้น (34 W STAR)

สำยไฟ (Hot
Wire)

208
สำยไฟ (Hot V 208

เครื่อง Wire) V 34 W

ก ำเนิด 120 208 208V
กระแสไฟ สำยไฟ (Hot 120 V V (Load)

ฟ้ำ Wire) V
120
สำยดิน (Neutral) V
