3-5

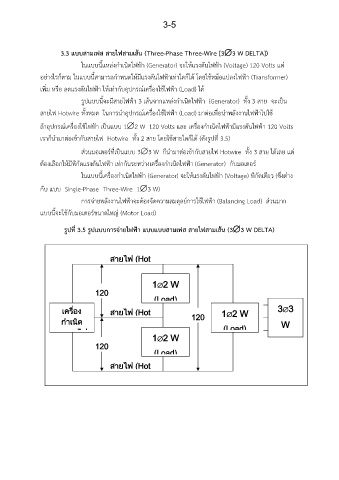

3.3 แบบสามเฟส สายไฟสามเส้น (Three-Phase Three-Wire [33 W DELTA])

่
ในแบบนี้แหลงก าเนิดไฟฟ้า (Generator) จะให้แรงดันไฟฟ้า (Voltage) 120 Volts แต ่
อย่างไรก็ตาม ในแบบนี้สามารถก าหนดให้มีแรงดันไฟฟ้าเท่าใดก็ได้ โดยใชหม้อแปลงไฟฟ้า (Transformer)
้
เพิ่ม หรือ ลดแรงดันไฟฟ้า ให้เทากับอุปกรณ์เครื่องใช้ไฟฟ้า (Load) ได้
่
รูปแบบนี้จะมีสายไฟฟ้า 3 เส้นจากแหล่งก าเนิดไฟฟ้า (Generator) ทั้ง 3 สาย จะเป็น

สายไฟ Hotwire ทั้งหมด ในการน าอุปกรณ์เครื่องใช้ไฟฟ้า (Load) มาต่อเพื่อน าพลังงานไฟฟ้าไปใช้
ถ้าอุปกรณ์เครื่องใช้ไฟฟ้า เป็นแบบ 12 W 120 Volts และ เครื่องก าเนิดไฟฟ้ามีแรงดันไฟฟ้า 120 Volts

้
เราก็น ามาต่อเข้ากับสายไฟ Hotwire ทั้ง 2 สาย โดยใชสายใดก็ได้ (ดังรูปที่ 3.5)
ส่วนมอเตอร์ที่เป็นแบบ 33 W ก็น ามาต่อเข้ากับสายไฟ Hotwire ทั้ง 3 สาย ได้เลย แต ่

ต้องเลือกให้มีพิกัดแรงดันไฟฟ้า เท่ากันระหว่างเครื่องก าเนิดไฟฟ้า (Generator) กับมอเตอร์
ในแบบนี้เครื่องก าเนิดไฟฟ้า (Generator) จะให้แรงดันไฟฟ้า (Voltage) พิกัดเดียว (ซึ่งต่าง

กับ แบบ Single-Phase Three-Wire 13 W)

การจ่ายพลังงานไฟฟ้าจะต้องจัดความสมดุลย์การใช้ไฟฟ้า (Balancing Load) ส่วนมาก

แบบนี้จะใช้กับมอเตอร์ขนาดใหญ่ (Motor Load)

รูปที่ 3.5 รูปแบบการจ่ายไฟฟ้า แบบแบบสามเฟส สายไฟสามเส้น (33 W DELTA)

สำยไฟ (Hot

Wire)
12 W

120

V (Load) 33
เครื่อง
ก ำเนิด สำยไฟ (Hot 120 12 W

กระแสไฟ Wire) V (Load) W

ฟ้ำ 120 12 W Load
(Load) 120V

V สำยไฟ (Hot
Wire)
