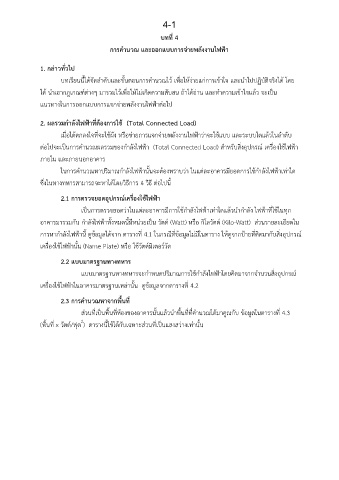

4-1

บทที่ 4

การค านวณ และออกแบบการจ่ายพลังงานไฟฟ้า

1. กล่าวทั่วไป
ิ
ั
บทเรียนนี้ได้จัดล าดบและขั้นตอนการค านวณไว้ เพื่อให้ง่ายแก่การเข้าใจ และน าไปปฏิบัตจริงได้ โดย
ได้ น าเอากฎเกณฑ์ต่างๆ มารวมไว้เพื่อให้ไม่เกิดความสับสน ถ้าได้อ่าน และท าความเข้าใจแล้ว จะเป็น

แนวทางในการออกแบบการแจกจ่ายพลังงานไฟฟ้าต่อไป

2. ผลรวมก าลังไฟฟ้าที่ต้องการใช้ (Total Connected Load)
เมื่อได้ตกลงใจทจะใช้ผัง หรือข่ายการแจกจายพลงงานไฟฟ้าว่าจะใช้แบบ และระบบใดแล้วในลาดับ
ี่
ั

่
ต่อไปจะเป็นการค านวณผลรวมของก าลังไฟฟ้า (Total Connected Load) ส าหรับสิ่งอุปกรณ์ เครื่องใช้ไฟฟ้า
ภายใน และภายนอกอาคาร
่
ในการค านวณหาปริมาณก าลังไฟฟ้านั้นจะต้องทราบว่า ในแตละอาคารมียอดการใช้ก าลังไฟฟ้าเท่าใด
ซึ่งในทางทหารสามารถจะหาได้โดยวิธีการ 4 วิธี ต่อไปนี้

2.1 การตรวจยอดอุปกรณ์เครื่องใช้ไฟฟ้า

เป็นการตรวจยอดว่าในแต่ละอาคารมีการใช้ก าลังไฟฟ้าเท่าใดแล้วน าก าลัง ไฟฟ้าที่ใช้ในทุก

อาคารมารวมกัน ก าลังไฟฟ้าทั้งหมดนี้มีหน่วยเป็น วัตต์ (Watt) หรือ กิโลวัตต์ (Kilo-Watt) ส่วนรายละเอียดใน
ู
การหาก าลังไฟฟ้านี้ ดูข้อมูลได้จาก ตารางที่ 4.1 ในกรณีที่ข้อมูลไม่มีในตาราง ให้ดจากป้ายที่ติดมากับสิ่งอุปกรณ ์
เครื่องใช้ไฟฟ้านั้น (Name Plate) หรือ ใช้วัตต์มิเตอร์วัด

2.2 แบบมาตรฐานทางทหาร

แบบมาตรฐานทางทหารจะก าหนดปริมาณการใชก าลังไฟฟ้าโดยคิดมาจากจ านวนสิ่งอุปกรณ์
้
เครื่องใช้ไฟฟ้าในอาคารมาตรฐานเหล่านั้น ดข้อมูลจากตารางที่ 4.2
ู

2.3 การค านวณหาจากพื้นที่
ส่วนที่เป็นพื้นที่ห้องของอาคารนั้นแล้วน าพื้นที่ที่ค านวณได้มาคูณกับ ข้อมูลในตารางที่ 4.3

2
(พื้นที่ x วัตต/ฟุต ) ตารางนี้ใช้ได้กับเฉพาะส่วนที่เป็นแสงสว่างเท่านั้น
์
