3-4

3.2 แบบเฟสเดียว สายไฟสามเส้น (Single-Phase Three-Wire [13 W])
ในแบบนี้ จะมีสายไฟฟ้าจากเครื่องก าเนิดไฟฟ้า 3 เส้น สายหนึ่งจะเป็นสายดิน หรือสาย

เป็นกลาง (Neutral) และอีก 2 สายจะเป็นสายไฟ (Hot-wire)

โดยทั่วไปแรงดันไฟฟ้า (Voltage) ระหว่างสายไฟ กับสายดิน จะมีค่า 120 Volts และ
ระหว่างสายไฟ กับสายไฟจะมีค่า 240 Volts

ส าหรับอุปกรณ์เครื่องใช้ไฟฟ้า (Load) ที่ใช้แรงดันไฟฟ้าแบบ 12 W 120 Volts สามารถ

้
น ามาต่อเขาระหว่างสายไฟ กับสายดิน (ดังรูปที่ 3.4)
ส าหรับอุปกรณ์เครื่องใช้ไฟฟ้า (Load) ที่ใช้แรงดันไฟฟ้าแบบ 12 W 240 Volts สามารถ
น ามาต่อเข้าระหว่างสายไฟ กับสายดิน (ดังรูปที่ 3.4)

การจ่ายพลังงานไฟฟ้าแบบนี้ต้องมีการจัดความสมดุลย์ของการใช้ไฟฟ้า (Balancing Load)

โดยทั่วไปการจ่ายไฟฟ้า แบบเฟสเดียว สายไฟสามเส้น จะใช้กับอาคารขนาดเล็ก

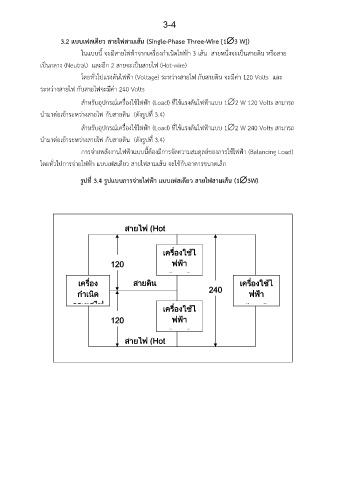

รูปที่ 3.4 รูปแบบการจ่ายไฟฟ้า แบบเฟสเดียว สายไฟสามเส้น (13W)

สำยไฟ (Hot

Wire)

เครื่องใช้ไ
120 ฟฟ้ำ

V (Load)

เครื่อง สำยดิน 240 เครื่องใช้ไ
ก ำเนิด (Neutral) V ฟฟ้ำ

กระแสไฟ เครื่องใช้ไ (Load)
ฟ้ำ
120 ฟฟ้ำ

V สำยไฟ (Hot (Load)

Wire)
