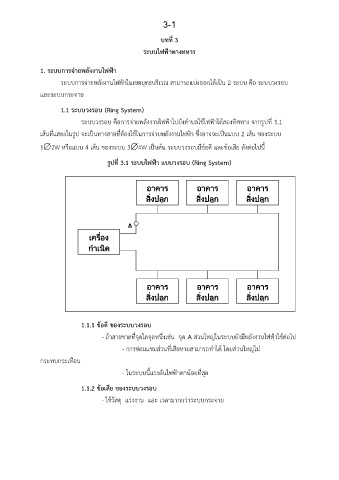

3-1

บทที่ 3
ระบบไฟฟ้าทางทหาร

1. ระบบการจ่ายพลังงานไฟฟ้า

ระบบการจ่ายพลังงานไฟฟ้าในเขตยุทธบริเวณ สามารถแบ่งออกได้เป็น 2 ระบบ คือ ระบบวงรอบ

และระบบกระจาย

1.1 ระบบวงรอบ (Ring System)

ระบบวงรอบ คือการจ่ายพลังงานไฟฟ้าไปยังต าบลใช้ไฟฟ้าได้สองทิศทาง จากรูปที่ 3.1
เส้นที่แสดงในรูป จะเป็นทางสายที่ต้องใชในการจ่ายพลังงานไฟฟ้า ซึ่งอาจจะเป็นแบบ 2 เส้น ของระบบ
้
12W หรือแบบ 4 เส้น ของระบบ 34W เป็นต้น ระบบวงรอบมีข้อดี และข้อเสีย ดังต่อไปนี้

รูปที่ 3.1 ระบบไฟฟ้า แบบวงรอบ (Ring System)

อำคำร อำคำร อำคำร

สิ่งปลูก สิ่งปลูก สิ่งปลูก

สร้ำง สร้ำง สร้ำง
A

เครื่อง

ก ำเนิด
กระแสไฟ

ฟ้ำ
อำคำร อำคำร อำคำร

สิ่งปลูก สิ่งปลูก สิ่งปลูก

สร้ำง สร้ำง สร้ำง

้
1.1.1 ขอดี ของระบบวงรอบ
ุ
- ถ้าสายขาดที่จดใดจุดหนึ่งเช่น จด A ส่วนใหญ่ในระบบยังมีพลังงานไฟฟ้าใช้ต่อไป
ุ
่
- การซ่อมแซมส่วนที่เสียหายสามารถท าได้ โดยสวนใหญ่ไม่
กระทบกระเทือน
- ในระบบนี้แรงดันไฟฟ้าตกน้อยที่สุด

1.1.2 ข้อเสีย ของระบบวงรอบ
- ใช้วัสดุ แรงงาน และ เวลามากกว่าระบบกระจาย
