4-3

ู
ู
ั

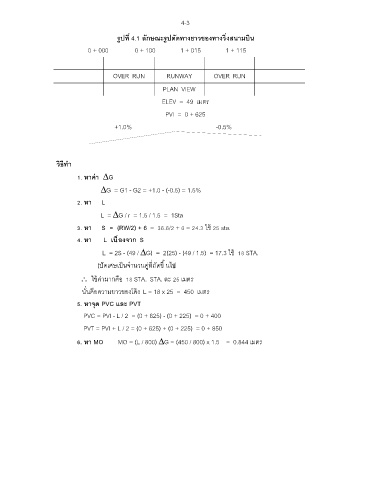

รปที 4.1 ลักษณะรปตดทางยาวของทางวิ งสนามบิน
0 + 000 0 + 100 1 + 015 1 + 115

OVER RUN RUNWAY OVER RUN

PLAN VIEW

ELEV = 49 เมตร
PVI = 0 + 625

+1.0% -0.5%

ี
วิธทํา
1. หาคา DG
่
DG = G1 - G2 = +1.0 - (-0.5) = 1.5%
2. หา L

L = DG / r = 1.5 / 1.5 = 1Sta

3. หา S = (RW/2) + 6 = 36.6/2 + 6 = 24.3 ใช้ 25 sta.
4. หา L เนื องจาก S

้
L = 2S - (49 / DG) = 2(25) - (49 / 1.5) = 17.3 ใช 18 STA.
ั
(ปดเศษเปนจานวนคู่ทีถัดขึ นไป)
ํ
็

้
่
\ ใชคามากคอ 18 STA. STA. ละ 25 เมตร
ื
้

นันคอความยาวของโคง L = 18 x 25 = 450 เมตร
ื
5. หาจด PVC และ PVT
ุ
PVC = PVI - L / 2 = (0 + 625) - (0 + 225) = 0 + 400
PVT = PVI + L / 2 = (0 + 625) + (0 + 225) = 0 + 850
6. หา MO MO = (L / 800) DG = (450 / 800) x 1.5 = 0.844 เมตร
