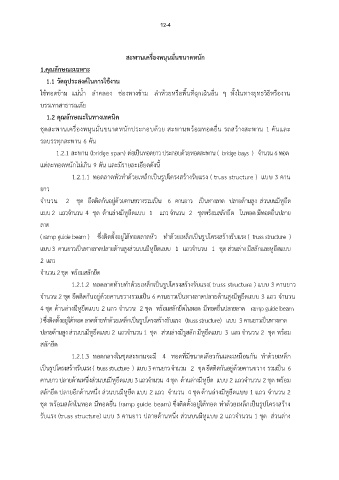

12-4

สะพานเครื่องหนุนมั่นขนาดหนัก

1.คุณลักษณะเฉพาะ

1.1 วัตถุประสงค์ในการใช้งาน
ื่
ใช้ทอดข้าม แม่น้ำ ลำคลอง ช่องทางข้าม ลำห้วยหรือพนที่ฉุกเฉินอน ๆ ทั้งในทางยุทธวิธีหรืองาน
ื้
บรรเทาสาธารณภัย
1.2 คุณลักษณะในทางเทคนิค

ชุดสะพานเครื่องหนุนมั่นขนาดหนักประกอบด้วย สะพานพร้อมทอดยื่น รถสร้างสะพาน 1 คันและ

รถบรรทุกสะพาน 6 คัน
1.2.1 สะพาน (bridge span) ต่อเป็นทอดยาว ประกอบด้วยทอดสะพาน ( bridge bays ) จำนวน 6 ทอด

แต่ละทอดหนักไม่เกิน 9 ตัน และมีรายละเอยดดังนี้
ี
1.2.1.1 ทอดลาดหัวทำด้วยเหล็กเป็นรูปโครงสร้างรับแรง ( truss structure ) แบบ 3 คาน
ยาว

จำนวน 2 ชุด ยึดติดกันอยู่ด้วยคานขวางรวมเป็น 6 คานยาว เป็นทางลาด ปลายด้านสูง ส่วนบนมีหูยึด

แบบ 2 แถวจำนวน 4 ชุด ด้านล่างมีหูยึดแบบ 1 แถว จำนวน 2 ชุดพร้อมสลักยึด ในทอด มีทอดยื่นปลาย
ลาด

( ramp guide beam ) ซึ่งติดตั้งอยู่ใต้ทอดลาดหัว ทำด้วยเหล็กเป็นรูปโครงสร้างรับแรง ( truss structure )
แบบ 3 คานยาวเป็นทางลาดปลายด้านสูงส่วนบนมีหูยึดแบบ 1 แถวจำนวน 1 ชุด ส่วนล่าง มีสลักและหูยึดแบบ

2 แถว
จำนวน 2 ชุด พร้อมสลักยึด

1.2.1.2 ทอดลาดท้ายทำด้วยเหล็กเป็นรูปโครงสร้างรับแรง( truss structure ) แบบ 3 คานยาว

จำนวน 2 ชุด ยึดติดกันอยู่ด้วยคานขวางรวมเป็น 6 คานยาวเป็นทางลาดปลายด้านสูงมีหูยึดแบบ 3 แถว จำนวน
4 ชุด ด้านล่างมีหูยึดแบบ 2 แถว จำนวน 2 ชุด พร้อมสลักยึดในทอด มีทอดยื่นปลายลาด ramp guide beam

) ซึ่งติดตั้งอยู่ใต้ทอด ลาดท้ายทำด้วยเหล็กเป็นรูปโครงสร้างรับแรง (truss structure) แบบ 3 คานยาวเป็นทางลาด

ปลายด้านสูง ส่วนบนมีหูยึดแบบ 2 แถวจำนวน 1 ชุด ส่วนล่างมีรูสลัก มีหูยึดแบบ 3 แถว จำนวน 2 ชุด พร้อม
สลักยึด

1.2.1.3 ทอดกลางในชุดสะพานจะมี 4 ทอดที่มีขนาดเดียวกันและเหมือนกัน ทำด้วยเหล็ก

เป็นรูปโครงสร้างรับแรง ( truss structure ) แบบ 3 คานยาว จำนวน 2 ชุด ยึดติดกันอยู่ด้วยคานขวาง รวมเป็น 6
คานยาว ปลายด้านหนึ่งส่วนบนมีหูยึดแบบ 3 แถวจำนวน 4 ชุด ด้านล่างมีหูยึด แบบ 2 แถวจำนวน 2 ชุด พร้อม

สลักยึด ปลายอกด้านหนึ่ง ส่วนบนมีหูยึด แบบ 2 แถว จำนวน 4 ชุด ด้านล่างมีหูยึดแบบ 1 แถว จำนวน 2
ี
ชุด พร้อมสลักในทอด มีทอดยื่น (ramp guide beam) ซึ่งติดตั้งอยู่ใต้ทอด ทำด้วยเหล็กเป็นรูปโครงสร้าง

รับแรง (truss structure) แบบ 3 คานยาว ปลายด้านหนึ่ง ส่วนบนมีหูแบบ 2 แถวจำนวน 1 ชุด ส่วนล่าง
