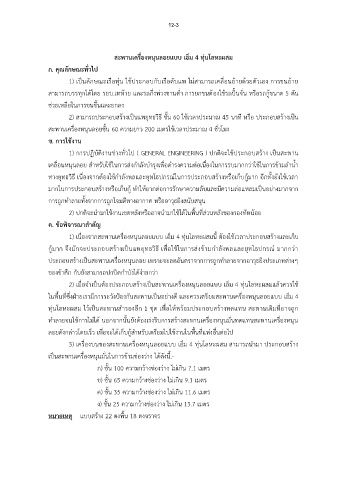

Page 126 - สะพานเครื่องหนุนลอย

12-3

สะพานเครื่องหนุนลอยแบบ เอ็ม 4 ทุ่นโลหะผสม

ก. คุณลักษณะทั่วไป

1) เป็นลักษณะเรือทุ่น ใช้ประกอบกับเรือดับแพ ไม่สามารถเคลื่อนย้ายด้วยตัวเอง การขนย้าย
่
สามารถบรรทุกได้โดย รยบ.เทท้าย และรถกึ่งพวงชานต่ำ การยกขนต้องใช้รถปั้นจั่น หรือรถกู้ขนาด 5 ตัน
ช่วยเหลือในการขนขึ้นและยกลง
2) สามารถประกอบสร้างเป็นแพยุทธวิธี ชั้น 60 ใช้เวลาประมาณ 45 นาที หรือ ประกอบสร้างเป็น

สะพานเครื่องหนุนลอยชั้น 60 ความยาว 200 เมตรใช้เวลาประมาณ 4 ชั่วโมง

ข. การใช้งาน
1) การปฏิบัติงานช่างทั่วไป ( GENERAL ENGINEERING ) ปกติจะใช้ประกอบสร้าง เป็นสะพาน

เคลื่อนหนุนลอย สำหรับใช้ในการส่งกำลังบำรุงเพื่อดำรงความต่อเนื่องในการรบมากกว่าใช้ในการข้ามลำน้ำ

ทางยุทธวิธี เนื่องจากต้องใช้กำลังพลและยุทโธปกรณ์ในการประกอบสร้างหรือเก็บกู้มาก อกทั้งยังใช้เวลา
ี
มากในการประกอบสร้างหรือเก็บกู้ ทำให้ยากต่อการรักษาความลับและมีความล่อแหลมเป็นอย่างมากจาก

การถูกทำลายทั้งจากการถูกโจมตีทางอากาศ หรืออาวุธยิงสนับสนุน

2) ปกติจะนำมาใช้งานเขตหลังหรืออาจนำมาใช้ได้ในพื้นที่ส่วนหลังของกองทัพน้อย
ค. ข้อพิจารณาสำคัญ

1) เนื่องจากสะพานเครื่องหนุนลอยแบบ เอ็ม 4 ทุ่นโลหะผสมนี้ ต้องใช้เวลาประกอบสร้างและเก็บ
กู้มาก จึงมักจะประกอบสร้างเป็นแพยุทธวิธี เพอใช้ในการส่งข้ามกำลังพลและยุทโธปกรณ์ มากกว่า
ื่
ั
ประกอบสร้างเป็นสะพานเครื่องหนุนลอย เพราะจะลดอนตราจากการถูกทำลายจากอาวุธยิงประเภทต่างๆ
ของข้าศึก กับยังสามารถปกปิดกำบังได้ง่ายกว่า

2) เมื่อจำเป็นต้องประกอบสร้างเป็นสะพานเครื่องหนุนลอยแบบ เอม 4 ทุ่นโลหะผสมแล้วควรใช้
็
ื้
ั
ในพนที่ซึ่งฝ่ายเรามีการระวังป้องกนสะพานเป็นอย่างดี และควรเตรียมสะพานเครื่องหนุนลอยแบบ เอม 4
็
ทุ่นโลหะผสม ไว้เป็นสะพานสำรองอก 1 ชุด เพอให้พร้อมประกอบสร้างทดแทน สะพานเดิมที่อาจถูก
ี
ื่
ทำลายจนใช้การไม่ได้ นอกจากนั้นยังต้องเร่งรีบการสร้างสะพานเครื่องหนุนมั่นทดแทนสะพานเครื่องหนุน
ลอยดังกล่าวโดยเร็ว เพื่อจะได้เก็บกู้สำหรับเตรียมไปใช้งานในพื้นที่แห่งอื่นต่อไป
็
3) เครื่องบนของสะพานเครื่องหนุนลอยแบบ เอม 4 ทุ่นโลหะผสม สามารถนำมา ประกอบสร้าง
เป็นสะพานเครื่องหนุนมั่นในการข้ามช่องว่าง ได้ดังนี้.-

ก) ชั้น 100 ความกว้างช่องว่าง ไม่เกิน 7.1 เมตร
ข) ชั้น 65 ความกว้างช่องว่าง ไม่เกิน 9.1 เมตร

ค) ชั้น 35 ความกว้างช่องว่าง ไม่เกิน 11.6 เมตร
ง) ชั้น 25 ความกว้างช่องว่าง ไม่เกิน 13.7 เมตร

หมายเหตุ แบบสร้าง 22 ตงพื้น 18 ตงจราจร
