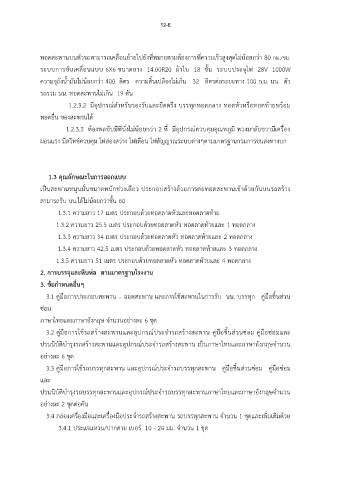

Page 129 - สะพานเครื่องหนุนลอย

12-6

ทอดสะพานบนตัวรถสามารถเคลื่อนย้ายไปยังที่หมายตามต้องการที่ความเร็วสูงสุดไม่น้อยกว่า 80 กม./ชม.
ระบบการขับเคลื่อนแบบ 6X6 ขนาดยาง 14.00R20 ผ้าใบ 18 ชั้น ระบบประจุไฟ 28V 1000W

ความจุถังน้ำมันไม่น้อยกว่า 400 ลิตร ความสิ้นเปลืองไม่เกิน 32 ลิตรต่อระยะทาง 100 ก.ม. นน. ตัว
รถรวม นน. ทอดสะพานไม่เกิน 19 ตัน

1.2.3.2 มีอปกรณ์สำหรับรองรับและยึดตรึง บรรทุกทอดกลาง ทอดหัวหรือทอดท้ายพร้อม
ุ
ทอดยื่น ของสะพานได้

1.2.3.3 ห้องพลขับมีที่นั่งไม่น้อยกว่า 2 ที่ มีอปกรณ์ควบคุมอณหภูมิ พวงมาลัยขวามีเครื่อง
ุ
ุ
ผ่อนแรง มีสวิทช์ควบคุม ไฟส่องสว่าง ไฟเตือน ไฟสัญญาณระบบต่างๆตามมาตรฐานกรมการขนส่งทางบก

1.3 คุณลักษณะในการออกแบบ
เป็นสะพานหนุนมั่นขนาดหนักช่วงเดียว ประกอบสร้างด้วยการต่อทอดสะพานเข้าด้วยกันบนรถสร้าง

สามารถรับ นน.ได้ไม่น้อยกว่าชั้น 60

1.3.1 ความยาว 17 เมตร ประกอบด้วยทอดลาดหัวและทอดลาดท้าย
1.3.2 ความยาว 25.5 เมตร ประกอบด้วยทอดลาดหัว ทอดลาดท้ายและ 1 ทอดกลาง

1.3.3 ความยาว 34 เมตร ประกอบด้วยทอดลาดหัว ทอดลาดท้ายและ 2 ทอดกลาง
1.3.4 ความยาว 42.5 เมตร ประกอบด้วยทอดลาดหัว ทอดลาดท้ายและ 3 ทอดกลาง

1.3.5 ความยาว 51 เมตร ประกอบด้วยทอดลาดหัว ทอดลาดท้ายและ 4 ทอดกลาง
2. การบรรจุและหีบห่อ ตามมาตรฐานโรงงาน

3. ข้อกำหนดอื่นๆ

3.1 คู่มือการประกอบสะพาน – ถอดสะพาน และการใช้สะพานในการรับ นน. บรรทุก คู่มือชิ้นส่วน
ซ่อม

ภาษาไทยและภาษาอังกฤษ จำนวนอย่างละ 6 ชุด

3.2 คู่มือการใช้รถสร้างสะพานและอปกรณ์ประจำรถสร้างสะพาน คู่มือชิ้นส่วนซ่อม คู่มือซ่อมและ
ุ
ั
ุ
ปรนนิบัติบำรุงรถสร้างสะพานและอปกรณ์ประจำรถสร้างสะพาน เป็นภาษาไทยและภาษาองกฤษจำนวน
อย่างละ 6 ชุด

ุ
3.3 คู่มือการใช้รถบรรทุกสะพาน และอปกรณ์ประจำรถบรรทุกสะพาน คู่มือชิ้นส่วนซ่อม คู่มือซ่อม
และ

ั
ปรนนิบัติบำรุงรถบรรทุกสะพานและอปกรณ์ประจำรถบรรทุกสะพานภาษาไทยและภาษาองกฤษจำนวน
ุ
อย่างละ 2 ชุดต่อคัน
3.4 กล่องเครื่องมือและเครื่องมือประจำรถสร้างสะพาน รถบรรทุกสะพาน จำนวน 1 ชุดและเพิ่มเติมด้วย

3.4.1 ประแจแหวน/ปากตาย เบอร์ 10 - 24 มม. จำนวน 1 ชุด
