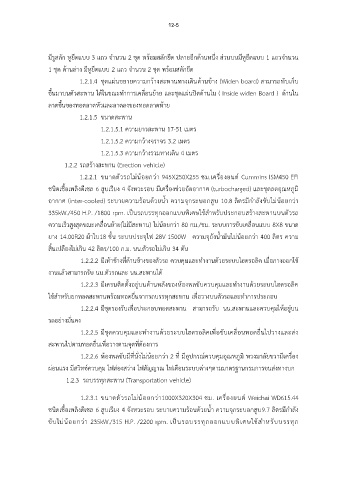

12-5

ี
มีรูสลัก หูยึดแบบ 3 แถว จำนวน 2 ชุด พร้อมสลักยึด ปลายอกด้านหนึ่ง ส่วนบนมีหูยึดแบบ 1 แถวจำนวน
1 ชุด ด้านล่าง มีหูยึดแบบ 2 แถว จำนวน 2 ชุด พร้อมสลักยึด

ั
1.2.1.4 ชุดแผ่นขยายความกว้างสะพานทางเดินด้านข้าง (Widen board) สามารถพบเก็บ
ขึ้นมาบนตัวสะพาน ได้ในขณะทำการเคลื่อนย้าย และชุดแผ่นปิดด้านใน ( Inside widen Board ) ด้านใน

ลาดขึ้นของทอดลาดหัวและลาดลงของทอดลาดท้าย
1.2.1.5 ขนาดสะพาน

1.2.1.5.1 ความยาวสะพาน 17-51 เมตร

1.2.1.5.2 ความกว้างจราจร 3.2 เมตร
1.2.1.5.3 ความกว้างรวมทางเดิน 4 เมตร

1.2.2 รถสร้างสะพาน (Erection vehicle)

1.2.2.1 ขนาดตัวรถไม่น้อยกว่า 945X250X255 ซม.เครื่องยนต์ Cummins ISM450 EFI
ุ
ั
ชนิดเชื้อเพลิงดีเซล 6 สูบเรียง 4 จังหวะรอบ มีเครื่องช่วยอดอากาศ (turbocharged) และชุดลดอณหภูมิ
อากาศ (inter-cooled) ระบายความร้อนด้วยน้ำ ความจุกระบอกสูบ 10.8 ลิตรมีกำลังขับไม่น้อยกว่า

335kW./450 H.P. /1800 rpm. เป็นรถบรรทุกออกแบบพเศษใช้สำหรับประกอบสร้างสะพานบนตัวรถ
ิ
ความเร็วสูงสุดขณะเคลื่อนย้าย(ไม่มีสะพาน) ไม่น้อยกว่า 80 กม./ชม. ระบบการขับเคลื่อนแบบ 8X8 ขนาด

ยาง 14.00R20 ผ้าใบ18 ชั้น ระบบประจุไฟ 28V 1500W ความจุถังน้ำมันไม่น้อยกว่า 400 ลิตร ความ
สิ้นเปลืองไม่เกิน 42 ลิตร/100 ก.ม. นน.ตัวรถไม่เกิน 34 ตัน

1.2.2.2 มีเท้าช้างที่ด้านข้างของตัวรถ ควบคุมและทำงานด้วยระบบไฮดรอลิค เมื่อกางออกใช้
งานแล้วสามารถรับ นน.ตัวรถและ นน.สะพานได้

1.2.2.3 มีเครนติดตั้งอยู่บนด้านหลังของห้องพลขับควบคุมและทำงานด้วยระบบไฮดรอลิค

ใช้สำหรับยกทอดสะพานพร้อมทอดยื่นจากรถบรรทุกสะพาน เพื่อวางบนตัวรถและทำการประกอบ
1.2.2.4 มีชุดรองรับเพื่อประกอบทอดสะพาน สามารถรับ นน.สะพานและควบคุมให้อยู่บน

รถอย่างมั่นคง

1.2.2.5 มีชุดควบคุมและทำงานด้วยระบบไฮดรอลิคเพอขับเคลื่อนทอดยื่นไปวางและส่ง
ื่
สะพานไปตามทอดยื่นเพื่อวางตามจุดที่ต้องการ

ุ
ุ
1.2.2.6 ห้องพลขับมีที่นั่งไม่น้อยกว่า 2 ที่ มีอปกรณ์ควบคุมอณหภูมิ พวงมาลัยขวามีเครื่อง
ผ่อนแรง มีสวิทช์ควบคุม ไฟส่องสว่าง ไฟสัญญาณ ไฟเตือนระบบต่างๆตามมาตรฐานกรมการขนส่งทางบก
1.2.3 รถบรรทุกสะพาน (Transportation vehicle)

1.2.3.1 ขนาดตัวรถไม่น้อยกว่า1000X320X304 ซม. เครื่องยนต์ Weichai WD615.44

ชนิดเชื้อเพลิงดีเซล 6 สูบเรียง 4 จังหวะรอบ ระบายความร้อนด้วยน้ำ ความจุกระบอกสูบ9.7 ลิตรมีกำลัง
ขับไม่น้อยกว่า 235kW./315 H.P. /2200 rpm. เป็นรถบรรทุกออกแบบพเศษใช้สำหรับบรรทุก
ิ
