Page 122 - สะพานเครื่องหนุนลอย

11-12

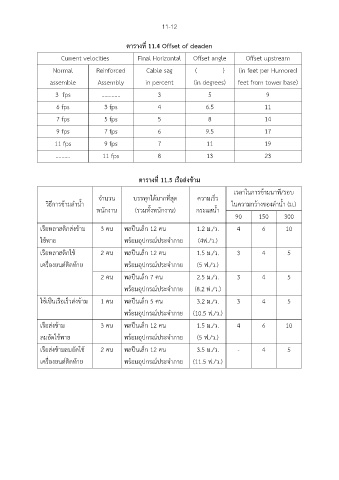

ตารางที่ 11.4 Offset of deaden

Current velocities Final Horizontal Offset angle Offset upstream
Normal Reinforced Cable sag ( ) (in feet per Humored

assemble Assembly in percent (in degrees) feet from tower base)

3 fps …………. 3 5 9
6 fps 3 fps 4 6.5 11

7 fps 5 fps 5 8 14

9 fps 7 fps 6 9.5 17
11 fps 9 fps 7 11 19

………. 11 fps 8 13 23

ตารางที่ 11.5 เรือส่งข้าม

เวลาในการข้ามนาที/รอบ
ความเร็ว
จำนวน
วิธีการข้ามลำน้ำ พนักงาน บรรทุกได้มากที่สุด กระแสน้ำ ในความกว้างของลำน้ำ (ม.)
(รวมทั้งพนักงาน)
90 150 300

เรือพลาสติกส่งข้าม 3 คน พลปืนเล็ก 12 คน 1.2 ม./ว. 4 6 10

ใช้พาย พร้อมอุปกรณ์ประจำกาย (4ฟ./ว.)
เรือพลาสติกใช้ 2 คน พลปืนเล็ก 12 คน 1.5 ม./ว. 3 4 5

เครื่องยนต์ติดท้าย พร้อมอุปกรณ์ประจำกาย (5 ฟ./ว.)

2 คน พลปืนเล็ก 7 คน 2.5 ม./ว. 3 4 5
พร้อมอุปกรณ์ประจำกาย (8.2 ฟ./ว.)

ใช้เป็นเรือเร็วส่งข้าม 1 คน พลปืนเล็ก 5 คน 3.2 ม./ว. 3 4 5

พร้อมอุปกรณ์ประจำกาย (10.5 ฟ./ว.)
เรือส่งข้าม 3 คน พลปืนเล็ก 12 คน 1.5 ม./ว. 4 6 10

ลมอัดใช้พาย พร้อมอุปกรณ์ประจำกาย (5 ฟ./ว.)

เรือส่งข้ามลมอัดใช้ 2 คน พลปืนเล็ก 12 คน 3.5 ม./ว. - 4 5
เครื่องยนต์ติดท้าย พร้อมอุปกรณ์ประจำกาย (11.5 ฟ./ว.)
