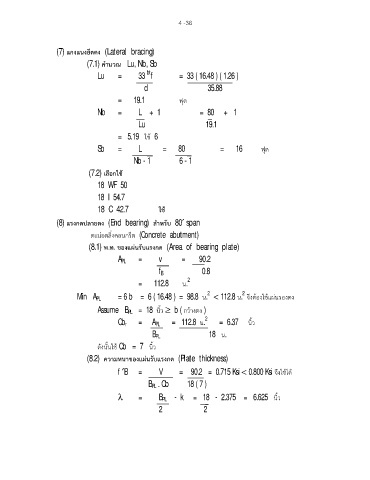

4 -36

(7) แกงแนงยดตง (Lateral bracing)
ึ
(7.1) คํานวณ Lu, Nb, Sb
bt
Lu = 33 f = 33 ( 16.48 ) ( 1.26 )
d 35.88

= 19.1 ฟุต
Nb = L + 1 = 80 + 1

Lu 19.1
= 5.19 ใช 6

Sb = L = 80 = 16 ฟุต
Nb - 1 6 - 1

(7.2) เลือกใช
18 WF 50

18 I 54.7
18 C 42.7 ใช

(8) แรงกดปลายตง (End bearing) สําหรับ 80¢ span

ตะมอตลิ่งคอนกรีต (Concrete abutment)
(8.1) พ.ท. ของแผนรับแรงกด (Area of bearing plate)

A PL = v = 90.2
0.8
f B
2
= 112.8 น.
2
2
Min A PL = 6 b = 6 ( 16.48 ) = 98.8 น. < 112.8 น. จึงตองใชแผนรองตง
Assume B PL = 18 นิ้ว ‡ b ( กวางตง )
2
Cb r = A PL = 112.8 น. = 6.37 นิ้ว

B PL 18 น.
ั
ดงนั้นใช Cb = 7 นิ้ว
(8.2) ความหนาของแผนรับแรงกด (Plate thickness)

f ¢B = V = 90.2 = 0.715 Ksi < 0.800 Ksi จึงใชได
B PL . Cb 18 ( 7 )

l = B PL - k = 18 - 2.375 = 6.625 นิ้ว

2 2
