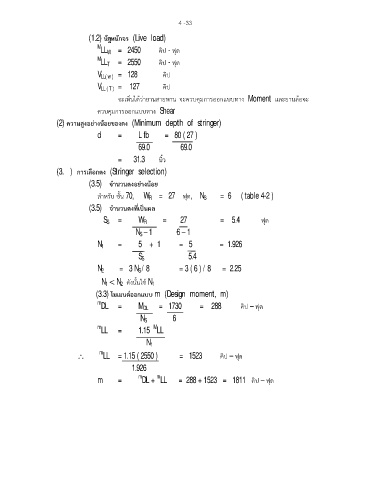

4 -33

า
(1.2) น้ํหนักจร (Live load)
M
LL W = 2450 คิป - ฟุต
M
LL T = 2550 คิป - ฟุต
V LL( w ) = 128 คิป
V LL ( T ) = 127 คิป
็
จะเหนไดวายานสายพาน จะควบคุมการออกแบบทาง Moment และยานลอจะ
ควบคุมการออกแบบทาง Shear
(2) ความสงอยางนอยของตง (Minimum depth of stringer)
ู
d = L fb = 80 ( 27 )
69.0 69.0

= 31.3 นิ้ว

(3. ) การเลือกตง (Stringer selection)


(3.5) จํานวนตงอยางนอย
สําหรับ ชั้น 70, W R = 27 ฟุต, N S = 6 ( table 4-2 )
(3.5) จํานวนตงที่เปนผล

S S = W R = 27 = 5.4 ฟุต
N S – 1 6 – 1

N 1 = 5 + 1 = 5 = 1.926
5.4
S S
= 3 N S / 8 = 3 ( 6 ) / 8 = 2.25
N 2
ั้
N 1 < N 2 ดังนนใช N 1
(3.3) โมเมนตออกแบบ m (Design moment, m)
m
DL = M DL = 1730 = 288 คิป – ฟุต
N S 6
m M
LL = 1.15 LL
N 1
\ m LL = 1.15 ( 2550 ) = 1523 คิป – ฟุต

1.926
m
m = m DL + LL = 288 + 1523 = 1811 คิป – ฟุต
