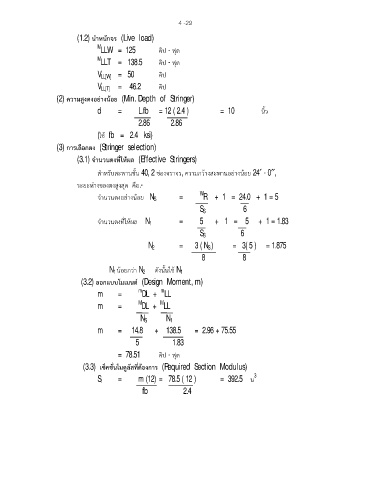

4 -29

(1.2) นําหนักจร (Live load)
M
LLW = 125 คิป - ฟุต
M
LLT = 138.5 คิป - ฟุต
V LL[W] = 50 คิป

V LL[T] = 46.2 คิป
ู

(2) ความสงตงอยางนอย (Min. Depth of Stringer)
d = L.fb = 12 ( 2.4 ) = 10 นิ้ว
2.86 2.86

(ใช fb = 2.4 ksi)
ื
(3) การเลอกตง (Stringer selection)
(3.1) จํานวนตงที่ใหผล (Effective Stringers)

ั
สําหรบสะพานชั้น 40, 2 ชองจราจร, ความกวางสะพานอยางนอย 24¢ - 0†,

ระยะหางของตงสูงสุด คือ.-
จํานวนตงอยางนอย N S = W R + 1 = 24.0 + 1 = 5

S S 6

จํานวนตงที่ใหผล N 1 = 5 + 1 = 5 + 1 = 1.83
S S 6
N 2 = 3 ( N S ) = 3( 5 ) = 1.875
8 8

ั้
N 1 นอยกวา N 2 ดังนนใช N 1

(3.2) ออกแบบโมเมนต (Design Moment, m)
m
m = m DL + LL
M
m = M DL + LL
N S N 1
m = 14.8 + 138.5 = 2.96 + 75.55

5 1.83
= 78.51 คิป - ฟุต

(3.3) เซคชั่นโมดูลัสที่ตองการ (Required Section Modulus)
็
3
= m (12) = 78.5 ( 12 ) = 392.5 น
S r
fb 2.4
