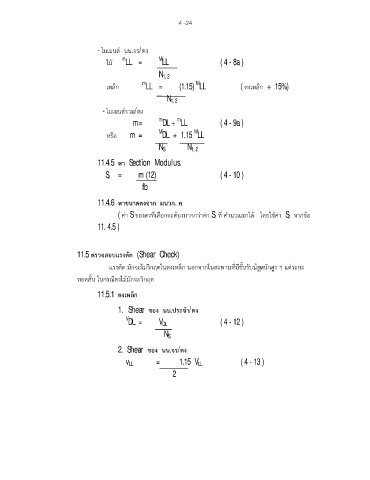

4 -24

- โมเมนต นน.จร/ตง

m
ไม LL = M LL ( 4 - 8a )
N 1, 2
M
m
เหล็ก LL = (1.15) LL ( ตงเหล็ก + 15%)
N 1, 2

- โมเมนตรวม/ตง
m
m = m DL + LL ( 4 - 9a )
M
หรือ m = M DL + 1.15 LL

N S N 1, 2

11.4.5 หา Section Modulus.

S r = m (12) ( 4 - 10 )
fb

11.4.6 หาขนาดตงจาก ผนวก. ค
ี่
( คา S ของตงที่เลือกจะตองมากกวาคา S r ท คํานวณมาได โดยใชคา S r จากขอ
11. 4.5 )

11.5 ตรวจสอบแรงตัด (Shear Check)
แรงตัด มักจะไมวิกฤตในตงเหล็ก นอกจากในสะพานที่มีชั้นรบนํหนักสูง ๆ แตระยะ
้
ั
า
ั
ทอดสั้น ในกรณีตงไมมกจะวิกฤต
11.5.1 ตงเหล็ก

1. Shear ของ นน.ประจํา/ตง
V
DL = V DL ( 4 - 12 )
N S

2. Shear ของ นน.จร/ตง

v LL = 1.15 V LL ( 4 - 13 )
2
