4-20



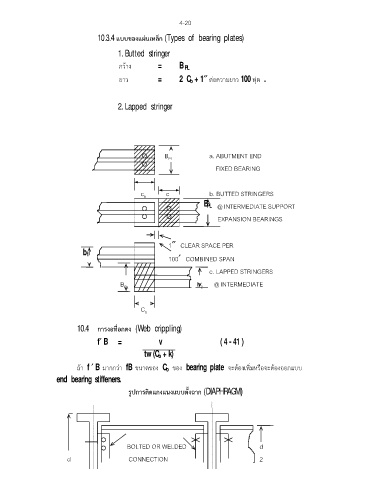

10.3.4 แบบของแผนเหล็ก (Types of bearing plates)
1. Butted stringer
กวาง = B PL

ยาว = 2 C b + 1† ตอความยาว 100 ฟุต .

2. Lapped stringer

B PL a. ABUTMENT END

FIXED BEARING

c c b. BUTTED STRINGERS
b
B PL
@ INTERMEDIATE SUPPORT
EXPANSION BEARINGS

1† CLEAR SPACE PER

b 1

100¢ COMBINED SPAN
c. LAPPED STRINGERS
B PL b 2 @ INTERMEDIATE

C
b

10.4 การงอที่อกตง (Web crippling)

f¢ B = v ( 4 - 41 )
tw (C b + k)

ื
ถา f ¢ B มากกวา fB ขนาดของ C b ของ bearing plate จะตองเพิ่มหรอจะตองออกแบบ
end bearing stiffeners.

ิ
รูปการตดแกงแนงแบบตั้งฉาก (DIAPHRAGM)

BOLTED OR WELDED d

d CONNECTION 2
