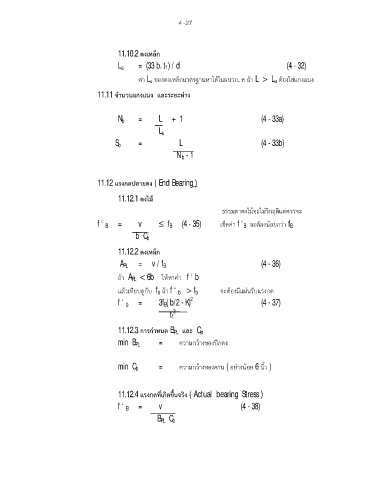

4 -27

11.10.2 ตงเหล็ก
= (33 b. t f ) / d (4 - 32)
L u

คา L u ของตงเหล็กมาตรฐานหาไดในผนวก. ค ถา L > L u ตองใสแกงแนง
11.11 จํานวนแกงแนง และระยะหาง

N b = L + 1 (4 - 33a)
L u

S b = L (4 - 33b)
N b - 1

11.12 แรงกดปลายตง ( End Bearing )

11.12.1 ตงไม

ธรรมดาตงไมจะไมวิกฤติแตควรจะ

f ‘ B = v £ f B (4 - 35) เช็คคา f ‘ B จะตองนอยกวา f B
b C b

11.12.2 ตงเหล็ก
A PL = v / f B (4 - 36)


ถา A PL < 6b ใหหาคา f ‘ b
ั
แลวเทียบดูกับ f b ถา f ‘ b > f b จะตองมีแผนรบแรงกด
2
= 3f B( b/2 - K) (4 - 37)
f ‘ b
2
t f
11.12.3 การกาหนด B PL และ C b
ํ
min B PL = ความกวางของปกตง

min C b = ความกวางของคาน ( อยางนอย 6 นิ้ว )

11.12.4 แรงกดที่เกิดขื้นจริง ( Actual bearing Stress )

f ‘ B = v (4 - 38)
B PL C b
