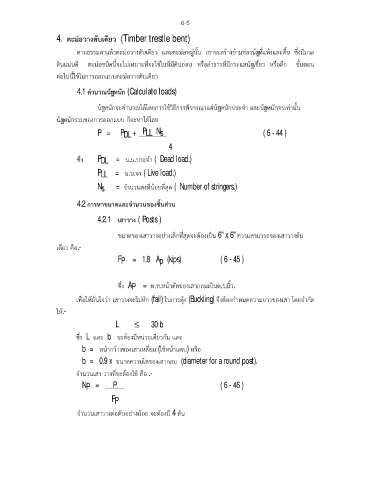

Page 127 - สะพานเครื่องหนุนมั่น

6-5

4. ตะมอวางตับเดียว (Timber trestle bent)

้


ตามธรรมดาแลวตะมอวางตับเดียว และตะมอหมูนั้น เขาจะสรางขามชองนํที่แหงและตื้น ซึ่งมีมวล
า
ื
ิ

ื
ั้
ดนแนนดี ตะมอชนิดนี้จะไมเหมาะที่จะใชในที่มีดินออน หรอลําธารที่มีกระแสน้ําเชี่ยว หรอลึก ขนตอน
ตอไปนี้ใชในการออกแบบตะมอวางตับเดียว

า
้
4.1 คํานวณนํหนัก (Calculate loads)
้
า
า
นํหนักจะคํานวณไดโดยการใชวิธีการพิจารณาแตน้ํหนักประจํา และนํหนักจรเทานั้น
้
า
นํหนักรวมของการออกแบบ ก็จะหาไดโดย
า
้
N
P
P = P + LL s ( 6 - 44 )
DL
4
ซึ่ง P = น.น.ประจํา ( Dead load.)
DL
P = น.น.จร ( Live load.)
LL
N = จํานวนตงที่นอยทีสุด ( Number of stringers.)
่
s

4.2 การหาขนาดและจํานวนของชิ้นสวน
4.2.1 เสาวาง ( Posts )
ขนาดของเสาวางอยางเล็กทสุดจะตองเปน 6" x 6" ความสามารถของเสาวางตน
ี่
เดียว คือ.-
F = 1.8 A (kips) ( 6 - 45 )
P
p


ซึ่ง A = พ.ท.หนาตัดของเสากลมเปนต.ร.นิ้ว.
P

เพื่อใหมนใจวา เสาวางจะไมหัก (fail) ในการดุง (Buckling) จึงตองกาหนดความยาวของเสา โดยจํากัด

ํ
ั่
ให.-
L £ 30 b

ซึ่ง L และ b จะตองมหนวยเดียวกัน และ
ี

b = หนากวางของเสาเหลี่ยม (ใชหนาแคบ) หรือ
b = 0.9 x ขนาดความโตของเสากลม (diameter for a round post).
ี่
ํ
จานวนเสา วางทจะตองใช คือ .-
N = P ( 6 - 46 )
P
F
P
จํานวนเสาวางตอตับอยางนอย จะตองมี 4 ตน
