6-8

ั

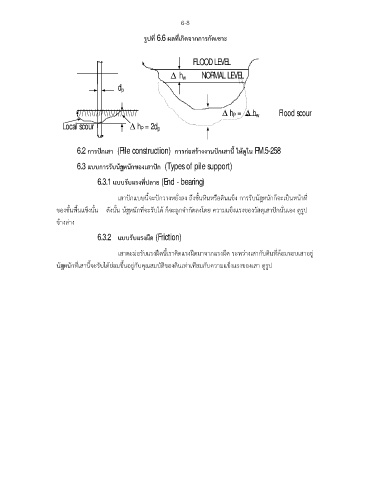

รูปที่ 6.6 ผลที่เกิดจากการกดเซาะ

FLOOD LEVEL

D h w NORMAL LEVEL
d p

///\\\\////\\\\////\\\\// D h P = D h w Flood scour

Local scour D h P = 2d p

6.2 การปกเสา (Pile construction) การกอสรางงานปกเสาน ใหดูใน FM.5-258
ี้
ั
้
า
6.3 แบบการรบนํหนักของเสาปก (Types of pile support)
6.3.1 แบบรับแรงทีปลาย (End - bearing)
่
ิ
ั้

ึ
เสาปกแบบนี้จะปกวางหยั่งลง ถงชนหนหรอดินแข็ง การรับน้ํหนักก็จะเปนหนาที่
า
ื
ั

็
ของชั้นพื้นแขงนั้น ดังนั้น น้ํหนกที่จะรบได ก็จะถกจํากัดลงโดย ความแขงแรงของวัสดุเสาปกนั่นเอง ดูรูป
ู
า
็
ั
ขางลาง

6.3.2 แบบรับแรงผืด (Friction)
ั
เสาตะมอรับแรงฝดนี้เราคิดแรงฝดมาจากแรงผืด ระหวางเสากบดินทลอมรอบเสาอยู
ี่
ึ้
ั
ิ
ี่
ั
็

้
ั
า
นํหนักทเสานี้จะรบไดยอมขนอยูกบคุณสมบัตของดินเทาเทียมกบความแขงแรงของเสา ดูรูป
