6-9

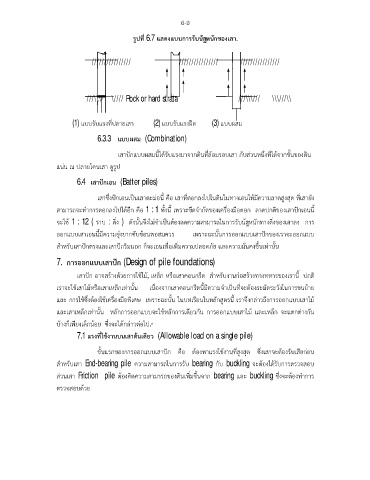

รูปที่ 6.7 แสดงแบบการรบนํหนักของเสา.
้
า
ั

//////////////// //////////////// ////////////////

///\\\/ \//// Rock or hard strata ///\\\/// \\\///\\

ั
(1) แบบรับแรงที่ปลายเสา (2) แบบรบแรงฝด (3) แบบผสม

6.3.3 แบบผสม (Combination)

ั
ึ่
เสาปกแบบผสมนไดรับแรงมาจากดินทลอมรอบเสา กบสวนหนงที่ไดจากชั้นของดิน
ี่
ี้
แนน ณ ปลายโคนเสา ดูรูป
6.4 เสาปกเอน (Batter piles)


ี้
ี่
เสาซึ่งปกเอนเปนเสาตะมอน คือ เสาที่ตอกลงไปในดินในทางเอนใหมีความลาดสูงสุด ทเสายัง


ํ
สามารถจะทาการตอกลงไปไดอีก คือ 1 : 1 ทงนี้ เพราะขดจํากัดของเครองมือตอก ลาดปกตของเสาปกเอนนี้
ื
ิ
ี
่
ั้
จะใช 1 : 12 ( ราบ : ดิ่ง ) ดังนั้นจึงไมจําเปนตองลดความสามารถในการรับน้ํหนักทางดิ่งของเสาลง การ
า
ั้
ออกแบบเสาเอนนี้มความยุงยากซับซอนพอสมควร เพราะฉะนนการออกแบบเสาปกของเราจะออกแบบ
ี
้
ั
ึ
สําหรบเสาปกตรงและเสาปกริมนอก ก็จะเอนเพื่อเพิ่มความปลอดภัย และความมนคงขนเทานั้น

ั่

7. การออกแบบเสาปก (Design of pile foundations)

ี้

เสาปก อาจสรางดวยการใชไม, เหล็ก หรือเสาคอนกรีต สําหรบงานกอสรางทางทหารของเราน ปกติ
ั
เราจะใชเสาไมหรือเสาเหล็กเทานั้น เนื่องจากเสาคอนกรีตนี้มีความจําเปนที่จะตองระมัดระวังในการขนยาย

ึ
ื
ื่
และ การใชซึ่งตองใชเครองมอพิเศษ เพราะฉะนั้น ในบทเรียนในหลักสูตรนี้ เราจึงกลาวถงการออกแบบเสาไม
และเสาเหล็กเทานั้น หลักการออกแบบจะใชหลักการเดียวกัน การออกแบบเสาไม และเหล็ก จะแตกตางกัน

็

บางกเพียงเล็กนอย ซึ่งจะไดกลาวตอไป.-
7.1 แรงที่ใชงานบนเสาตนเดียว (Allowable load on a single pile)
ั



ั้
ขนแรกของการออกแบบเสาปก คือ ตองหาแรงใชงานที่สูงสุด ซึ่งเสาจะตองรบเสียกอน

ั
สําหรับเสา End-bearing pile ความสามารถในการรับ bearing กับ buckling จะตองไดรบการตรวจสอบ


ึ้
สวนเสา Friction pile ตองคิดความสามารถของดินเพิ่มขนจาก bearing และ buckling ซึ่งจะตองทําการ
ตรวจสอบดวย
