2-7
พื้น ถ้าตัดพื้นส่วนหนึ่งที่พาดลงระหว่างตงคู่หนึ่งมาดูจะเขียนแนวของแรงได้ดังภาพ ถ้าพื้นทนน ้าหนักที่
กดลงจากล้อรถไม่ได้ก็จะหักตามรูป คือ ผิวเนื้อวัสดุ ตอนบนจะย่นอัดตัวเข้า

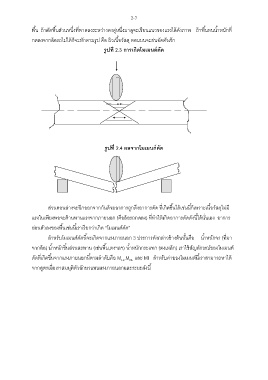

รูปที่ 2.3 การเกิดโมเมนต์ดัด
รูปที่ 2.4 ผลจากโมเมนต์ดัด
ส่วนตอนล่างจะฉีกออกจากกันด้วยอาการถูกดึงอาการดัด ที่เกิดขึ้นได้เช่นนี้ก็เพราะเนื้อวัสดุไม่มี
แรงในเพียงพอจะต้านทานแรงจากภายนอก (คือล้อรถกดลง) ที่ท าให้เกิดอาการดัดดังนี้ได้นั่นเอง อาการ
อ่อนตัวลงของพื้นเช่นนี้เราเรียกว่าเกิด “โมเมนต์ดัด”
ส าหรับโมเมนต์ดัดนี้จะเกิดจากแรงภายนอก 3 ประการดังกล่าวข้างต้นนั้นคือ น ้าหนักจร (ที่มา
จากล้อ) น ้าหนักชิ้นส่วนสะพาน (เช่นพื้น,ตงฯลฯ) น ้าหนักกระแทก (ตงเหล็ก) เราใช้สัญลักษณ์ของโมเมนต์
ดัดที่เกิดขึ้นจากแรงภายนอกนี้ตามล าดับคือ M ,M และ MI ส าหรับค่าของโมเมนต์นี้เราสามารถหาได้
LL
DL
จากสูตรเมื่อเราสมมุติตัวอักษรแทนแรงภายนอกและระยะดังนี้
