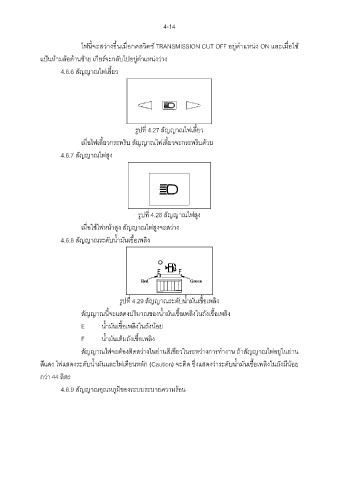

4-14
ไฟนี้จะสว่างขึ้นเมื่อกดสวิตช์ TRANSMISSION CUT OFF อยู่ตําแหน่ง ON และเมื่อใช้
แป้นห้ามล้อด้านซ้าย เกียร์จะกลับไปอยู่ตําแหน่งว่าง
4.6.6 สัญญาณไฟเลี้ยว
รูปที่ 4.27 สัญญาณไฟเลี้ยว
เมื่อไฟเลี้ยวกระพริบ สัญญาณไฟเลี้ยวจะกระพริบด้วย
4.6.7 สัญญาณไฟสูง
รูปที่ 4.28 สัญญาณไฟสูง
เมื่อใช้ไฟหน้าสูง สัญญาณไฟสูงจะสว่าง
4.6.8 สัญญาณระดับนํ้ามันเชื้อเพลิง
รูปที่ 4.29 สัญญาณระดับนํ้ามันเชื้อเพลิง
สัญญาณนี้จะแสดงปริมาณของนํ้ามันเชื้อเพลิงในถังเชื้อเพลิง
E นํ้ามันเชื้อเพลิงในถังน้อย
F นํ้ามันเต็มถังเชื้อเพลิง
สัญญาณไฟจะต้องติดสว่างในย่านสีเขียวในระหว่างการทํางาน ถ้าสัญญาณไฟอยู่ในย่าน
สีแดง ไฟแสดงระดับนํ้ามันและไฟเตือนหลัก (Caution) จะติด ซึ่งแสดงว่าระดับนํ้ามันเชื้อเพลิงในถังมีน้อย
กว่า 44 ลิตร
4.6.9 สัญญาณอุณหภูมิของระบบระบายความร้อน
