Page 68 - เครื่องมือช่างชั้นต้น
P. 68
4-18

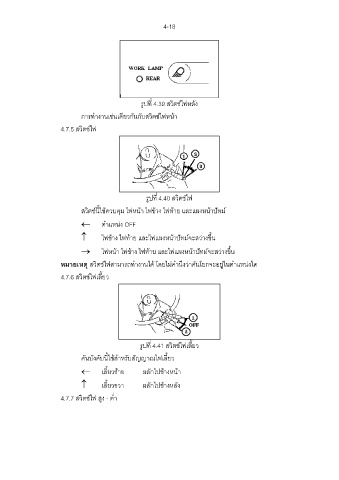

รูปที่ 4.39 สวิตช์ไฟหลัง
การทํางานเช่นเดียวกันกับสวิตช์ไฟหน้า
4.7.5 สวิตช์ไฟ
รูปที่ 4.40 สวิตช์ไฟ
สวิตช์นี้ใช้ควบคุม ไฟหน้า ไฟข้าง ไฟท้าย และแผงหน้าปัทม์
← ตําแหน่ง OFF
↑ ไฟข้าง ไฟท้าย และไฟแผงหน้าปัทม์จะสว่างขึ้น
→ ไฟหน้า ไฟข้าง ไฟท้าย และไฟแผงหน้าปัทม์จะสว่างขึ้น
หมายเหตุ สวิตช์ไฟสามารถทํางานได้ โดยไม่คํานึงว่าคันโยกจะอยู่ในตําแหน่งใด
4.7.6 สวิตช์ไฟเลี้ยว
รูปที่ 4.41 สวิตช์ไฟเลี้ยว
คันบังคับนี้ใช้สําหรับสัญญาณไฟเลี้ยว
← เลี้ยวซ้าย ผลักไปข้างหน้า
↑ เลี้ยวขวา ผลักไปข้างหลัง
4.7.7 สวิตช์ไฟ สูง - ตํ่า
