4-16

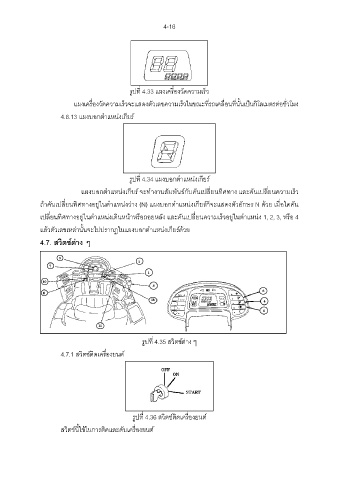

รูปที่ 4.33 แผงเครื่องวัดความเร็ว
แผงเครื่องวัดความเร็วจะแสดงตัวเลขความเร็วในขณะที่รถเคลื่อนที่นั้นเป็นกิโลเมตรต่อชั่วโมง
4.6.13 แผงบอกตําแหน่งเกียร์
รูปที่ 4.34 แผงบอกตําแหน่งเกียร์
แผงบอกตําแหน่งเกียร์ จะทํางานสัมพันธ์กับคันเปลี่ยนทิศทาง และคันเปลี่ยนความเร็ว
ถ้าคันเปลี่ยนทิศทางอยู่ในตําแหน่งว่าง (N) แผงบอกตําแหน่งเกียร์ก็จะแสดงตัวอักษร N ด้วย เมื่อใดคัน
เปลี่ยนทิศทางอยู่ในตําแหน่งเดินหน้าหรือถอยหลัง และคันเปลี่ยนความเร็วอยู่ในตําแหน่ง 1, 2, 3, หรือ 4
แล้วตัวเลขเหล่านั้นจะไปปรากฏในแผงบอกตําแหน่งเกียร์ด้วย
4.7. สวิตช์ต่าง ๆ
รูปที่ 4.35 สวิตช์ต่าง ๆ
4.7.1 สวิตช์ติดเครื่องยนต์
รูปที่ 4.36 สวิตช์ติดเครื่องยนต์
สวิตช์นี้ใช้ในการติดและดับเครื่องยนต์
