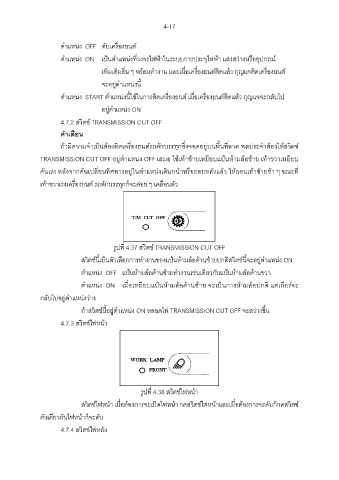

Page 67 - เครื่องมือช่างชั้นต้น

4-17

ตําแหน่ง OFF ดับเครื่องยนต์

ตําแหน่ง ON เป็นตําแหน่งที่วงจรไฟฟ้าในระบบการประจุไฟฟ้า แสงสว่างหรืออุปกรณ์
เพิ่มเติมอื่น ๆ พร้อมทํางาน และเมื่อเครื่องยนต์ติดแล้ว กุญแจติดเครื่องยนต์

จะอยู่ตําแหน่งนี้

ตําแหน่ง START ตําแหน่งนี้ใช้ในการติดเครื่องยนต์ เมื่อเครื่องยนต์ติดแล้ว กุญแจจะกลับไป

อยู่ตําแหน่ง ON

4.7.2 สวิตช์ TRANSMISSION CUT OFF
คําเตือน

ถ้ามีความจําเป็นต้องติดเครื่องยนต์รถตักบรรทุกซึ่งจอดอยู่บนพื้นที่ลาด พลประจําต้องให้สวิตช์

TRANSMISSION CUT OFF อยู่ตําแหน่ง OFF เสมอ ใช้เท้าซ้ายเหยียบแป้นห้ามล้อซ้าย เท้าขวาเหยียบ
คันเร่ง หลังจากคันเปลี่ยนทิศทางอยู่ในตําแหน่งเดินหน้าหรือถอยหลังแล้ว ให้ถอนเท้าซ้ายช้า ๆ ขณะที่

เท้าขวาเร่งเครื่องยนต์ รถตักบรรทุกก็จะค่อย ๆ เคลื่อนตัว

รูปที่ 4.37 สวิตช์ TRANSMISSION CUT OFF

สวิตช์นี้เป็นตัวเลือกการทํางานของแป้นห้ามล้อด้านซ้ายปกติสวิตช์นี้จะอยู่ตําแหน่ง ON
ตําแหน่ง OFF แป้นห้ามล้อด้านซ้ายทํางานเช่นเดียวกับแป้นห้ามล้อด้านขวา

ตําแหน่ง ON เมื่อเหยียบแป้นห้ามล้อด้านซ้าย จะเป็นการห้ามล้อปกติ แต่เกียร์จะ

กลับไปอยู่ตําแหน่งว่าง

ถ้าสวิตช์นี้อยู่ตําแหน่ง ON หลอดไฟ TRANSMISSION CUT OFF จะสว่างขึ้น

4.7.3 สวิตช์ไฟหน้า

รูปที่ 4.38 สวิตช์ไฟหน้า
สวิตช์ไฟหน้า เมื่อต้องการจะเปิดไฟหน้า กดสวิตช์ไฟหน้าและเมื่อต้องการจะดับก็กดสวิตช์

ตัวเดียวกันไฟหน้าก็จะดับ

4.7.4 สวิตช์ไฟหลัง
