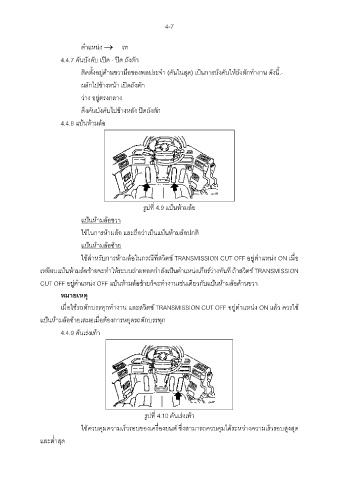

Page 57 - เครื่องมือช่างชั้นต้น

4-7

ตําแหน่ง → เท

4.4.7 คันบังคับ เปิด - ปิด ถังตัก

ติดตั้งอยู่ด้านขวามือของพลประจํา (คันในสุด) เป็นการบังคับให้ถังตักทํางาน ดังนี้.-
ผลักไปข้างหน้า เปิดถังตัก

ว่าง อยู่ตรงกลาง

ดึงคันบังคับไปข้างหลัง ปิดถังตัก

4.4.8 แป้นห้ามล้อ

รูปที่ 4.9 แป้นห้ามล้อ

แป้นห้ามล้อขวา

ใช้ในการห้ามล้อ และถือว่าเป็นแป้นห้ามล้อปกติ
แป้นห้ามล้อซ้าย

ใช้สําหรับการห้ามล้อในกรณีที่สวิตช์ TRANSMISSION CUT OFF อยู่ตําแหน่ง ON เมื่อ

เหยียบแป้นห้ามล้อซ้ายจะทําให้ระบบถ่ายทอดกําลังเป็นตําแหน่งเกียร์ว่างทันที ถ้าสวิตช์ TRANSMISSION

CUT OFF อยู่ตําแหน่ง OFF แป้นห้ามล้อซ้ายก็จะทํางานเช่นเดียวกับแป้นห้ามล้อด้านขวา

หมายเหตุ
เมื่อใช้รถตักบรรทุกทํางาน และสวิตช์ TRANSMISSION CUT OFF อยู่ตําแหน่ง ON แล้ว ควรใช้

แป้นห้ามล้อซ้ายเสมอเมื่อต้องการหยุดรถตักบรรทุก

4.4.9 คันเร่งเท้า

รูปที่ 4.10 คันเร่งเท้า

ใช้ควบคุมความเร็วรอบของเครื่องยนต์ ซึ่งสามารถควบคุมได้ระหว่างความเร็วรอบสูงสุด
และตํ่าสุด
