4-8

4.5 แผงเครื่องวัดและสัญญาณเตือนต่าง ๆ

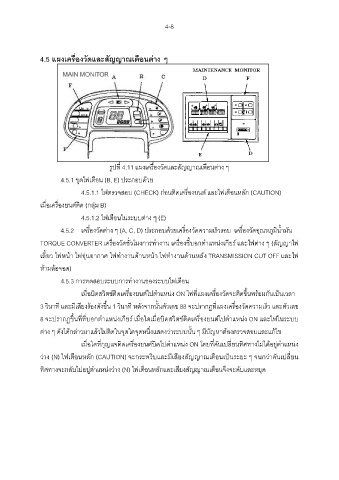

รูปที่ 4.11 แผงเครื่องวัดและสัญญาณเตือนต่าง ๆ

4.5.1 ชุดไฟเตือน (B, E) ประกอบด้วย

4.5.1.1 ไฟตรวจสอบ (CHECK) ก่อนติดเครื่องยนต์ และไฟเตือนหลัก (CAUTION)

เมื่อเครื่องยนต์ติด (กลุ่ม B)
4.5.1.2 ไฟเตือนในระบบต่าง ๆ (E)

4.5.2 เครื่องวัดต่าง ๆ (A, C, D) ประกอบด้วยเครื่องวัดความเร็วรอบ เครื่องวัดอุณหภูมินํ้ามัน

TORQUE CONVERTER เครื่องวัดชั่วโมงการทํางาน เครื่องชี้บอกตําแหน่งเกียร์ และไฟต่าง ๆ (สัญญาไฟ

เลี้ยว ไฟหน้า ไฟอุ่นอากาศ ไฟทํางานด้านหน้า ไฟทํางานด้านหลัง TRANSMISSION CUT OFF และไฟ

ห้ามล้อจอด)
4.5.3 การทดสอบระบบการทํางานของระบบไฟเตือน

เมื่อบิดสวิตช์ติดเครื่องยนต์ไปตําแหน่ง ON ไฟที่แผงเครื่องวัดจะติดขึ้นพร้อมกันเป็นเวลา

3 วินาที และมีเสียงร้องดังขึ้น 1 วินาที หลังจากนั้นตัวเลข 88 จะปรากฏที่แผงเครื่องวัดความเร็ว และตัวเลข

8 จะปรากฏขึ้นที่ที่บอกตําแหน่งเกียร์ เมื่อใดเมื่อบิดสวิตช์ติดเครื่องยนต์ไปตําแหน่ง ON และไฟในระบบ
ต่าง ๆ ดังได้กล่าวมาแล้วไม่ติดในจุดใดจุดหนึ่งแสดงว่าระบบนั้น ๆ มีปัญหาต้องตรวจสอบและแก้ไข

เมื่อใดที่กุญแจติดเครื่องยนต์บิดไปตําแหน่ง ON โดยที่คันเปลี่ยนทิศทางไม่ได้อยู่ตําแหน่ง

ว่าง (N) ไฟเตือนหลัก (CAUTION) จะกระพริบและมีเสียงสัญญาณเตือนเป็นระยะ ๆ จนกว่าคันเปลี่ยน

ทิศทางจะกลับไปอยู่ตําแหน่งว่าง (N) ไฟเตือนหลักและเสียงสัญญาณเตือนจึงจะดับและหยุด
